組み込み用IchigoJam基板を確認中！(3 - 完)

「組み込み用IchigoJam基板の第三弾」の確認報告 その3です。

これまでの、
ターミナルエミュレータからLチカ、BEEP
ビデオモニター、キーボード
に引き続きまして、

・I2C（IchigoJamのCN5相当）は、5ピンソケットを付けて自作の外付けEEPRROMを接続して確認しました。

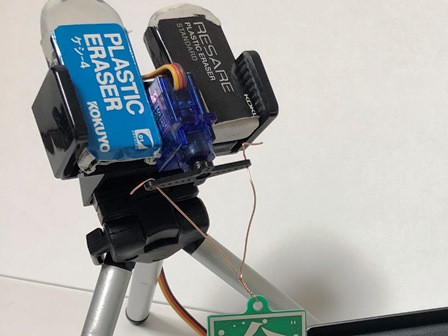

・全IOポートも確認済です。（OUT/PWMはサーボモーター、テスターを使用）
・実行専用のジャンパー（BTNとGND）もOKです。

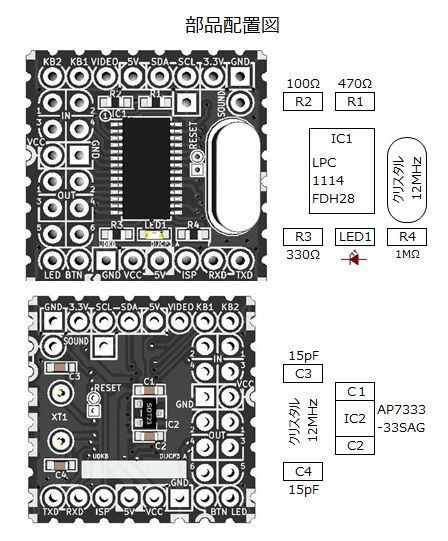

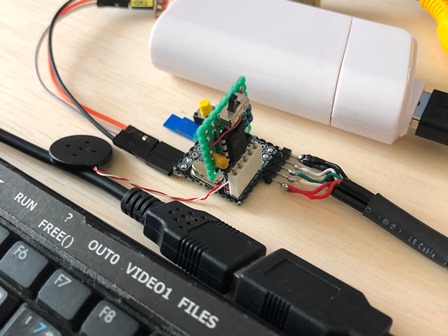

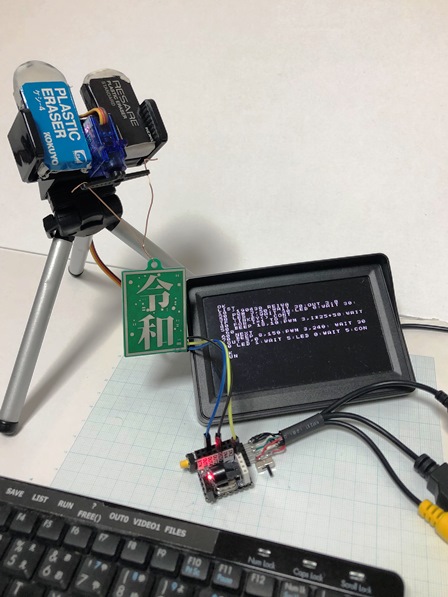

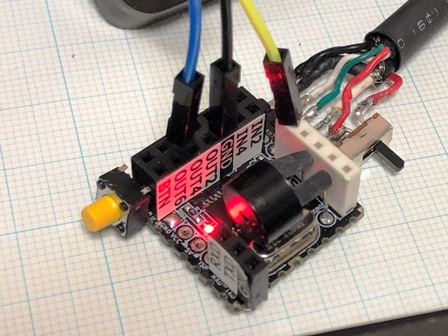

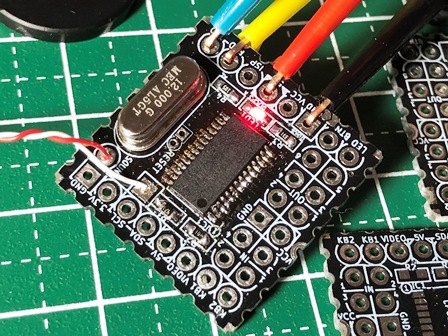

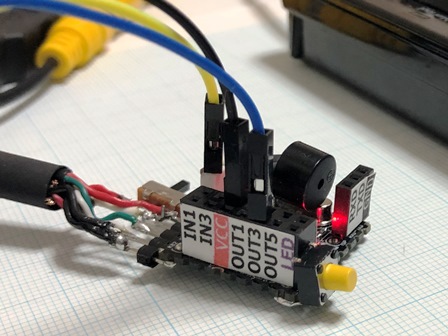

で、確認用にいろんな端子をつけたらこうなりました。

左下の3pinはシリアル接続用ソケット（TXD、RXD、GND）、ボタンの下の青いものは実行専用モード(電源投入でLRUN0)のショートジャンパー（BTN、GND）です。

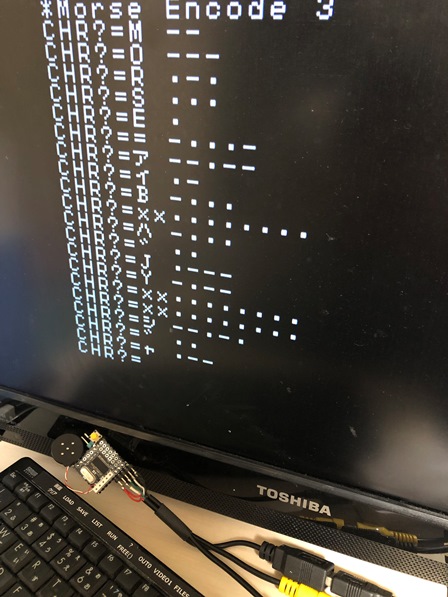

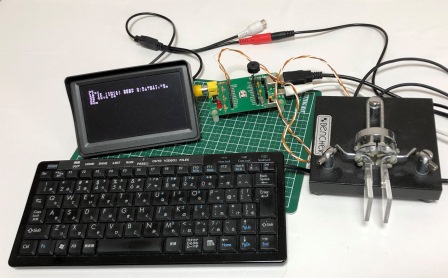

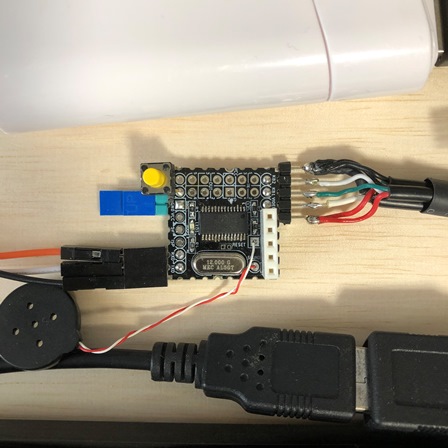

実は、先日の記事「8ビットエンコード方式のモールス符号変換」では」この基板を使って作成しています。さりげなくブログの写真にも写っています。

さあ、この基板を使って最初に何を作りましょう。只今考え中です。


#IchigoJam #IchigoHam #自作室

---

　　　　

8ビットエンコード方式のモールス符号変換（IchigoJamプログラム）

FacebookのIchigoJam-FANグループで、モールス符号変換プログラムの符号変換データについて、一符号を1バイト（8ビット）以内であらわす方式があったとか、昔のZ80のCWトレーナーでは・・・とかの書込みを拝見して、「あ、それ知ってる！！　昔にやったことがある。」と・・・

という訳で、FacebookのIchigoJam-FANグループでSHIROさんが公開されいてたSHIROのIchigoJam日記　モールス符号変換のプログラムをベースにさせていただいて、8ビットコードの変換方式をご紹介します。

・記憶を辿って

四十数年前、8ビットマイコンのハンドアセンブルの時代のこと、TK-80の16進キーでASCIIコードで打った文字がモールス符号に変換されて、脇に置いたAMラジオから決して澄んだ音ではないツートツートを聞こえて喜んだ時の記憶が甦りました。
確かTK-80にはブザーが無かったので、マシン語ループ作ったノイズ音をブザー代わりにAMラジオで聞いていたのです。
更に、ふと「"bit"という雑誌があったなあ」を思い出したので、プログラムはそれを参考にしたのかもそれませんが、さすがにこれは定かではありません。
TK-80でしたのでZ-80より以前の8080。8Bit演算しかないので、モールス符号変換は8ビットで処理をしていました。

・符号変換データー

前置きが長くなりましたが、当時を思い出しつつご説明します。
（この方式は私のオリジナルではありません、出典は四十数年前の当時の雑誌か書籍の記事だったと記憶しています。）

まず、モールス符号は　単点（ドット）と長点(ダッシュ）の組み合わせで構成されていて、最小1要素から最大6要素で構成されます。（※１一部の例外があります。）、
従い、単点を0、長点を1とビット単位で構成すれば最大6ビットであらわすことができますが、モールス符号は可変長なので、はじめと終わりがわかるようにしなければばりません。そこで1バイトの変換データーの（頭＝MSB＝から0で埋めて）符号データの前にスタートビット１を付加し、その後が符号データ（1～6ビット）としてあらわします。

例えば、
　”A”は・ー(単点と長点)　なので”01”。それに頭にスタートビットの”１”を付加して”101”（二進数）。”101”を十進数表記して"5"になります。

　”？”は・・－－・・なので”001100”、頭に”１”を付加して”1001100”で十進数で”76”
といった具合です。

参考）符号変換表（抜粋）

文字	モールス符号	2進数	10進数
E	・	00000010	2
Ｔ	ー	00000011	3
A	・ー	00000101	5
1	・ーーーー	00101111	47
9	ーーーー・	00111110	62
?	・・ーー・・	01001100	76
:	ーーー・・・	01111000	120
訂正符号（HH(--------)）	・・・・・・・・	100000000	256　※1

※1）訂正符号（HH(--------)）の”・・・・・・・・”は例外で8要素あり、データー9ビット長になります。

・符号化プログラム

目的文字のデータからモールス符号に変換するには、まず、データーを左にビットシフトしてスタートビットの1が来るまでシフトを続けます。

その次から左シフトして0が出れば単点、1が出れば長点、所定の回数（ビット数）になればおしまいとします。

ここでちょっと問題が。8ビットデータを左シフト（RAL）してキャリー(あふれたビット)で判定（JC）とイメージしていたのですが、IchigoJam BASICのデータは16ビットですしキャリー有無の条件判断がありません。（左シフトは”<<"の演算子があります。）

代わりに、左シフト後に十進数の256（二進数では0000000100000000）でビット論理積（＆）を取って(マスクして）ビット8（下＝LSB＝から9ビット目）が１か０かの判断をしています。
（ビット8で判断することで、訂正符号（HH(--------)）の符号化も対応ができます。）

参考）符号化プログラムの例：キー入力した文字データをモールス符号に変換して表示する

40 INPUT "MOJI DATA?=",M
60 L=9
80 IF!(M&256):M=M<<1:L=L-1:CONT
90 M=M<<1:L=L-1
100 IF !L ?:GOTO 40
120 IF !(M&256) ?"･";ELSE ?"-";
130 GOTO 90

・IchigoJamのプログラム

FacebookのIchigoJam-FANグループでも公開されてたSHIROのIchigoJam日記　モールス符号変換のIchigoJamプログラムをベースにさせていただいて、8ビットコード方式にしてみましした。

また、変換データの定義が減った分プログラムサイズに余裕ができたので、下記の追加をしました。
　-　モールス符号をブザー音で鳴るようにした
　-　訂正符号（HH(--------) も個別対応し、バックスペースとDELキーに割り当てた
なお、（バックスペースを対応した結果論ではありますが）カタカナの変換時の振る舞いが（正しくはないが）モールス符号的に間違いではない動きになりました。

以降にSHIROのIchigoJam日記　モールス符号変換にならった符号変換表と、IchigoJamプログラムを記します。

・符号変換表

文字	文字 コード	内部 コード	モールス符号	2進数	10 進数	アド レス
!	33	0	ー・ー・ーー	1101011	107	700
"	34	1	・ー・・ー・	1010010	82	701
#	35	2	(N/A)	0	0	702
$	36	3	(N/A)	0	0	703
%	37	4	(N/A)	0	0	704
&	38	5	・ー・・・	101000	40	705
'	39	6	・ーーーー・	1011110	94	706
(	40	7	ー・ーー・	110110	54	707
)	41	8	ー・ーー・ー	1101101	109	708
*	42	9	・・・ー・	100010	34	709
+	43	10	・ー・ー・	101010	42	70A
,	44	11	ーー・・ーー	1110011	115	70B
-	45	12	ー・・・・ー	1100001	97	70C
.	46	13	・ー・ー・ー	1010101	85	70D
/	47	14	ー・・ー・	110010	50	70E
0	48	15	ーーーーー	111111	63	70F
1	49	16	・ーーーー	101111	47	710
2	50	17	・・ーーー	100111	39	711
3	51	18	・・・ーー	100011	35	712
4	52	19	・・・・ー	100001	33	713
5	53	20	・・・・・	100000	32	714
6	54	21	ー・・・・	110000	48	715
7	55	22	ーー・・・	111000	56	716
8	56	23	ーーー・・	111100	60	717
9	57	24	ーーーー・	111110	62	718
:	58	25	ーーー・・・	1111000	120	719
;	59	26	(N/A)	0	0	71A
<	60	27	(N/A)	0	0	71B
=	61	28	ー・・・ー	110001	49	71C
>	62	29	(N/A)	0	0	71D
?	63	30	・・ーー・・	1001100	76	71E
@	64	31	・ーー・ー・	1011010	90	71F
A	65	32	・ー	101	5	720
B	66	33	ー・・・	11000	24	721
C	67	34	ー・ー・	11010	26	722
D	68	35	ー・・	1100	12	723
E	69	36	・	10	2	724
F	70	37	・・ー・	10010	18	725
G	71	38	ーー・	1110	14	726
H	72	39	・・・・	10000	16	727
I	73	40	・・	100	4	728
J	74	41	・ーーー	10111	23	729
K	75	42	ー・ー	1101	13	72A
L	76	43	・ー・・	10100	20	72B
M	77	44	ーー	111	7	72C
N	78	45	ー・	110	6	72D
O	79	46	ーーー	1111	15	72E
P	80	47	・ーー・	10110	22	72F
Q	81	48	ーー・ー	11101	29	730
R	82	49	・ー・	1010	10	731
S	83	50	・・・	1000	8	732
T	84	51	ー	11	3	733
U	85	52	・・ー	1001	9	734
V	86	53	・・・ー	10001	17	735
W	87	54	・ーー	1011	11	736
X	88	55	ー・・ー	11001	25	737
Y	89	56	ー・ーー	11011	27	738
Z	90	57	ーー・・	11100	28	739
｣	163	58	・ー・ー・・	1010100	84	73A
､	164	59	・ー・ー・ー	1010101	85	73B
･	165	60	(N/A)	0	0	73C
ｦ	166	61	・ーーー	10111	23	73D
ｧ	167	62	ーー・ーー	111011	59	73E
ｨ	168	63	・ー	101	5	73F
ｩ	169	64	・・ー	1001	9	740
ｪ	170	65	ー・ーーー	110111	55	741
ｫ	171	66	・ー・・・	101000	40	742
ｬ	172	67	・ーー	1011	11	743
ｭ	173	68	ー・・ーー	110011	51	744
ｮ	174	69	ーー	111	7	745
ｯ	175	70	・ーー・	10110	22	746
ｰ	176	71	・ーー・ー	101101	45	747
ｱ	177	72	ーー・ーー	111011	59	748
ｲ	178	73	・ー	101	5	749
ｳ	179	74	・・ー	1001	9	74A
ｴ	180	75	ー・ーーー	110111	55	74B
ｵ	181	76	・ー・・・	101000	40	74C
ｶ	182	77	・ー・・	10100	20	74D
ｷ	183	78	ー・ー・・	110100	52	74E
ｸ	184	79	・・・ー	10001	17	74F
ｹ	185	80	ー・ーー	11011	27	750
ｺ	186	81	ーーーー	11111	31	751
ｻ	187	82	ー・ー・ー	110101	53	752
ｼ	188	83	ーー・ー・	111010	58	753
ｽ	189	84	ーーー・ー	111101	61	754
ｾ	190	85	・ーーー・	101110	46	755
ｿ	191	86	ーーー・	11110	30	756
ﾀ	192	87	ー・	110	6	757
ﾁ	193	88	・・ー・	10010	18	758
ﾂ	194	89	・ーー・	10110	22	759
ﾃ	195	90	・ー・ーー	101011	43	75A
ﾄ	196	91	・・ー・・	100100	36	75B
ﾅ	197	92	・ー・	1010	10	75C
ﾆ	198	93	ー・ー・	11010	26	75D
ﾇ	199	94	・・・・	10000	16	75E
ﾈ	200	95	ーー・ー	11101	29	75F
ﾉ	201	96	・・ーー	10011	19	760
ﾊ	202	97	ー・・・	11000	24	761
ﾋ	203	98	ーー・・ー	111001	57	762
ﾌ	204	99	ーー・・	11100	28	763
ﾍ	205	100	・	10	2	764
ﾎ	206	101	ー・・	1100	12	765
ﾏ	207	102	ー・・ー	11001	25	766
ﾐ	208	103	・・ー・ー	100101	37	767
ﾑ	209	104	ー	11	3	768
ﾒ	210	105	ー・・・ー	110001	49	769
ﾓ	211	106	ー・・ー・	110010	50	76A
ﾔ	212	107	・ーー	1011	11	76B
ﾕ	213	108	ー・・ーー	110011	51	76C
ﾖ	214	109	ーー	111	7	76D
ﾗ	215	110	・・・	1000	8	76E
ﾘ	216	111	ーー・	1110	14	76F
ﾙ	217	112	ー・ーー・	110110	54	770
ﾚ	218	113	ーーー	1111	15	771
ﾛ	219	114	・ー・ー	10101	21	772
ﾜ	220	115	ー・ー	1101	13	773
ﾝ	221	116	・ー・ー・	101010	42	774
ﾞ	222	117	・・	100	4	775
ﾟ	223	118	・・ーー・	100110	38	776

・プログラム

10 '190427 Morse Encode 3
20 CLS:?"*Morse Encode 3"
30 CLV:S=5:POKE#700,107,82,0,0,0,40,94,54,109,34,42,115,97,85,50,63,47,39,35,33,32,48,56,60,62,120,0,0,49,0,76,90,5,24,26,12,2,18,14,16,4,23,13,20,7,6,15,22,29,10,8,3,9,17,11,25,27,28
40 POKE#73A,84,85,0,23,59,5,9,55,40,11,51,7,22,45,59,5,9,55,40,20,52,17,27,31,53,58,61,46,30,6,18,22,43,36,10,26,16,29,19,24,57,28,2,12,25,37,3,49,50,11,51,7,8,14,54,15,21,13,42,4,38
50 ?"CHR?=";
60 K=INKEY():IF !(K=8 OR (K>32 AND K<91) OR K=127 OR (K>162 AND K<224)) CONT
70 L=9
80 IF K=8 OR K=127 M=256:? "xx";:GOTO 140
90 IF K>161 A=K-105 ELSE A=K-33
100 M=PEEK(#700+A)
110 IF !M GOTO 60
120 ? CHR$(K);" ";
130 IF!(M&256) M=M<<1:L=L-1:CONT
140 M=M<<1:L=L-1
150 IF !L ?:WAIT 2*S:GOTO 50
160 BEEP 13,99:LED 1
170 IF !(M&256) ?"･";:WAIT S:ELSE?"-";:WAIT S*3
180 BEEP 0:LED 0:WAIT S:GOTO 140

プログラムの残りバイトは200バイトあり、更に機能アップができます。

なお、今回使用したIchigoJamのファームウェアはVer. 1.3.1です。

－・・・－

IchigoJamでモールスの記事の目次を こちら にまとめましたのでご覧ください。

「IchigoJamってなに？」って方は、こちらのコラムをご参照ください。


なお、IchigoJamは（株）jig.jpの登録商標です。

#IchigoHam #IchigoJam #IchigoJamでモールス #CW #自作室

---

　　　　

組み込み用IchigoJam基板を確認中！(2)

「組み込み用IchigoJam基板の第三弾」の確認経過報告です。

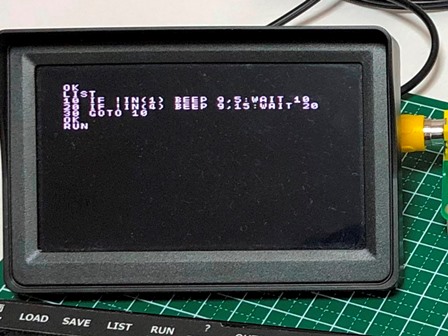

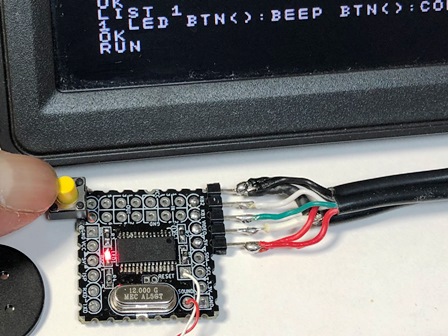

昨日のターミナルエミュレータからLチカ、BEEPに引き続き、ビデオモニター、キーボードも仮接続して動作確認をしました。

仮付けしたボタンも確認、

OKでした。

今日はここまで。次はI/OポートとI2Cの確認をします。


#IchigoJam #IchigoHam #自作室

---

　　　　

IchigoJamでモールス (2)の 続編：赤外線ワイヤレス通信ごっこ - プログラムについて

この記事は、先日の「IchigoJamでモールス (2)：赤外線ワイヤレス通信ごっこ」のIchigioJamプログラムの説明編です。

直接この記事におこしになられた方は、先に こちらの記事と動画 をご覧されればと思います。

◆送信側のIchigoJam
・プログラム

10 IF !BTN() CONT ELSE BEEP 9,999:LED 1
20 PWM 2,421,-1263:WAIT -10:OUT 2,0:WAIT -10
30 IF BTN() GOTO 20
40 BEEP 0:LED 0:GOTO 10

・説明
ボタンを押している間は、OUT2番端子に、38KHzの周波数の断続信号を出力します。
補足：
　-　OUT2番端子：赤外線発光素子=赤外線LEDの駆動回路がつながれている
　-　38KHz：受信側の回路に実装した赤外線受光モジュールの中心周波数に合わせた(キャリア信号）
　-　断続信号：距離が離れると、38KHzを連続では、途中で信号が途切れる現象がになり、断続パルスにした方が安定して通信できる。

10行	ボタンが押されるまで待ち、ボタンが押されたら、ブザーを鳴らし始めてLEDも点灯させ ます。
20行	(ボタンが押されたので）赤外線発光素子（小基板上のLED）の駆動を行います。 「PWM 2,421,-1236」 使用した赤外線受信モジュールの中心周波数が38KHｚなので、38KHzの波形を2番の出力端子（赤外線発光素子回路がつながっている）に出力します。パルス幅は1/3duty(※1)になるようにしています。 　パラメーター： 　　-1263： ここがマイナスなのでPWMコマンドの周期とパルス幅が通常（0.01ｍsec）の1/480になります。なので、 　　2：出力端子は2番 　　421：パルス幅が、0.01msec x (1/480) x 421 = 0.0088ms 　　1236：周期が、0.01msec x (1/480) x 1263 = 0.02631ms の波形が出力されます。 （周波数は1/0.02631msec=38KHz、の周波数で、duty比は0.0088/0.02631＝1/3） 「WAIT -10」「OUT 2,0」 その出力状態を　(1sec/60/261) x10 = 0.639msec 続けた後に、2番端子を０(LOWレベル)にして、38KHzを一旦止める(休ませる)ます。(※2) 「WAIT -10」※2 その休んだ状態を　(1sec/60/261) x10 = 0.639msec 続けます。
30行	ボタンが押されて(押され続けて)いたら、前の20行に戻り、繰り返します。
40行	ボタンが押されていなかったら、ブザーを止めて、LEDを消灯させて、元の10行へ戻ります。

※1：パルス比は421の数値を変更していろんなパルス比で実験できます。1/3の設定は(回路の遅延の影響もあり）最適かどうかは分かりませんが、1/2よりも安定しています。1/3や421にこだわる必要はありません。

※2：「WAIT -10」は正直言って気休め的に入れています。（無くても良いです。）IchigoJamのコマンドの実行速度で制限されますのでPWM 2,421,-1263:OUT 2,0でもさほど変わりませんが、そのタイミングで少し待つ気持をプログラムに入れ込みました。

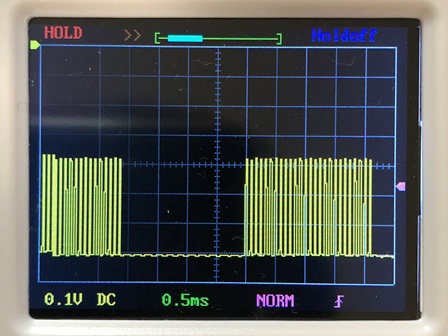

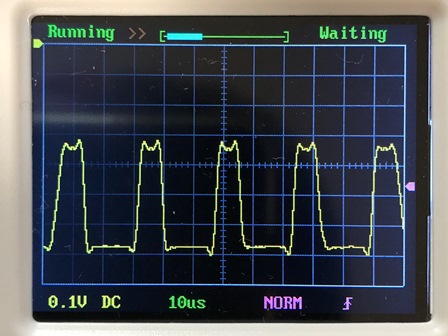

・OUT2端子の実測波形（ボタンを押した時）

◆受信側のIchigoJam
・プログラム

10 IF IN(1) CONT
20 BEEP 13,999:LED 1:C=0
30 IF !IN(1) C=0:WAIT -20:CONT
40 C=C+IN(1):WAIT -10
50 IF C<10 GOTO 30
60 BEEP 0:LED 0:GOTO 10

・説明
赤外線受光モジュール（IN1端子につないている）は、赤外線が来たら出力が０（Low）にしますので、IN1が０になったら、送信側でボタンが押されたと判断し、ブザー音を鳴らし始めてLEDを点灯させます。
そして、IN1がベタ１になったら、送信側のボタンが離されたと判断してブザーとLED を止めます。ここで、送信側は赤外線は断続的に送信しますので、断の時（IN１が１)には反応しないよう、一定間隔（※3）おいてIN1＝１を複数回（※4）検出したら、送信側のボタンがOFFされたと判定をしています。

※3：一定間隔はWAIT -10としていますが、送信側同様にこれもいい加減な値ですし、実際には狙い通りの時間間隔にはなっていません。
※4：複数回数は10で判定しています（変数Cに加算して、Cが10なったら判定）が、これもカットアンドトライ的な値です。あまり多くし過ぎると、反応が遅れてきます。（信号が長めになる＝キレが悪くなる。）

なお、今回使用したIchigoJamのファームウェアはVer. 1.3.1です。


最後に、前回の記事と同じ実験動画をここにも掲載します。

動画の実験では、6.5ｍ離しても大丈夫でしたが、今回のブログラムは※1～4は暫定値でまだまだ調整ができますし、プログラムを工夫をしたり、回路や受光・発光素子に工夫を加えたりして、もっと遠い距離まで届くようになるでしょう。 チャレンジされてはいかがでしょうか？

－・・・－

IchigoJamでモールスの記事の目次を こちら にまとめましたのでご覧ください。



ここまで読んでいただいて、「IchigoJamってなに？」って方は、こちらのコラムをご参照ください。


なお、IchigoJamは（株）jig.jpの登録商標です。

#IchigoHam #IchigoJam #IchigoJamでモールス #CW #自作室

---

　　　　

組み込み用IchigoJam基板が到着。今のところ順調！

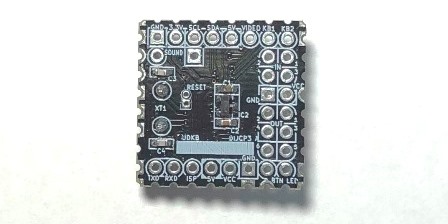

先日の「組み込み用IchigoJam基板の第三弾」が到着しました。

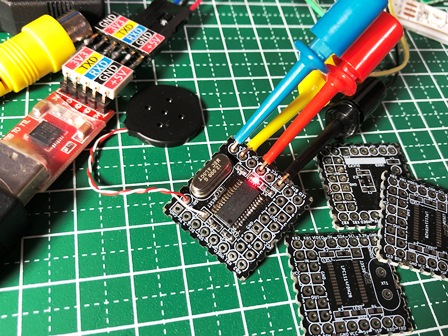

早速、部品実装して、ファーム書き込み（Flash Magic）、UARTからターミナルエミュレータ（Tera Tarm）で、Lチカ、BEEPもクリアし、今のところ順調です。

今日はここまでで、ビデオとキーボードの確認はこれからになります。（キーボードはちょっと不安がありますが。）

さて、この基板のこけら落としは何を作りましょうか？


#IchigoJam #IchigoHam #自作室

---

　　　　

IchigoJamでモールス (2)：赤外線ワイヤレス通信ごっこ

こどもパソコンのIchigoJamを手にされたこどもたちが、モールス通信に興味を持ってくれたらいいな、と、そんなことを思いながら書いた記事の第2弾です。

前回は3行のプログラムで押したら鳴るモールス練習機を作りました。

今回は実際にモールス通信をするまねごとをしてみたいと思います。
（なお、この記事はこどもたちに向けてではなく、親御さんや指導者の方々に向けた記事になっています。）

先ずは、動画をご覧ください。

こっち(送信側)のIchigoJamのボタンを押したら、あっち(受信側)のIchigoJamのLEDが光ってブザーが鳴ります。実験では6.5ｍ離れても反応していました。さらに工夫をすればもっと離れても反応すると思います。

◆ IchigoJamどうしをワイヤで通信 ◆

さて動画のワイヤレスの前に、先ず最初はワイヤ(電線)でIchigoJamどうしをつない通信をしてみましょう。

・プログラム
送信側のIchigoJam：

10 IF !BTN() CONT ELSE BEEP 9,999:LED 1:OUT 2,1
20 IF BTN() CONT ELSE BEEP 0:LED 0:OUT 2,0
30 GOTO 10

受信側のIchigoJam：

10 IF !IN(1) CONT ELSE BEEP 9,999:LED 1
20 IF IN(1) CONT ELSE BEEP 0:LED 0
30 GOTO 10

・接続

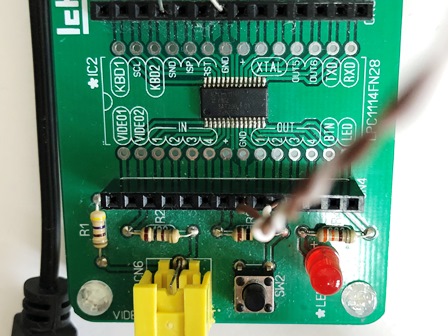

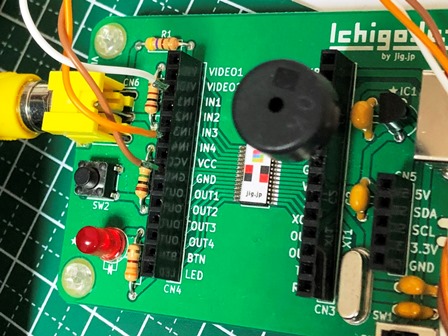

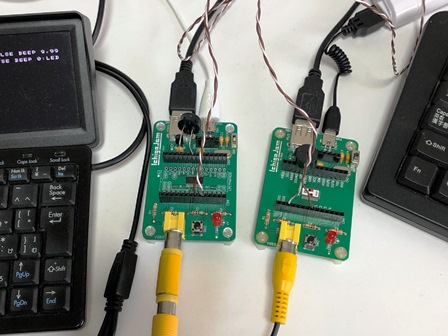

IchigoJamどうしを2本のワイヤでつなぎます。



結線

送信側		受信側
OUT2	⇔	IN1
GND	⇔	GND

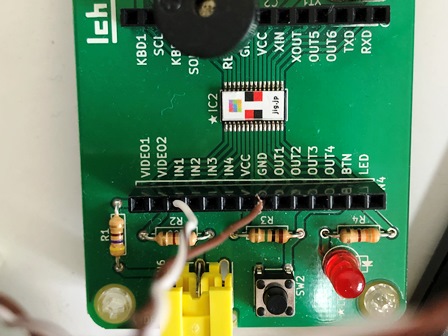

送信側


受信側

・実験
準備が出来たら、ふたつのIchigoJamをRUN [ENTER]します。
こっち（送信側）のIchigoJamのボタンを押すと、あっち（受信側）のIchigoJamのLEDが光ってブザー音が鳴るはずです。

長いワイヤがあれば、IchigoJamを離れた場所や、部屋越しに動かして鳴らしてみましょう。

－・・・－

◆ IchigoJamどうしをワイヤレス（無線）で通信 ◆

次に、冒頭の動画の実験です。

「ワイヤレス」とはワイヤ(電線）が無い（レス）という意味で、電線が無い、すなわち、「無線」での通信ということです。
今回はリモコンなどで使われている赤外線を使って無線の実験をしてみます。

・回路の準備
IchigoJamにつなぐ赤外線の送信、受信の回路部品を準備します。

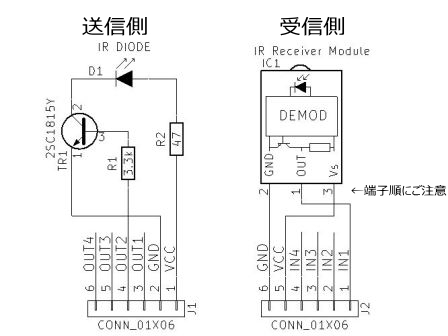

回路図

送信側の発光素子はIRダイオードで赤外線発光ダイオード（LED）です。
受信側の赤外線受信モジュールは、3.3Vで駆動できるタイプで中心周波数は38KHｚのものを選びました。

ともに、電子部品のパーツ屋さんで手に入る部品です。

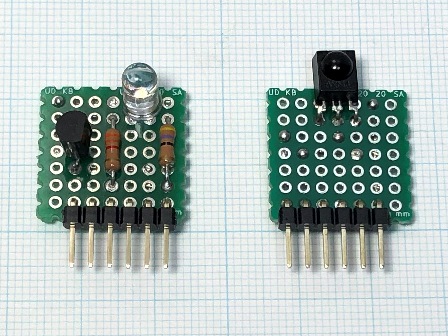

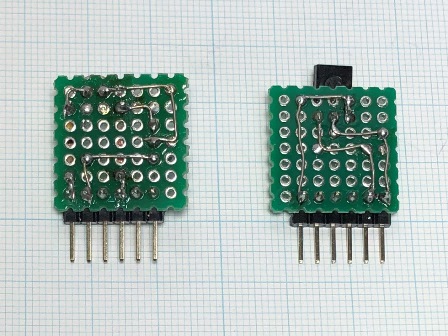

今回は2cm角（7ｘ7孔）のユニバーサル基板で作りました。

送信側　　　　　　　　　　受信側

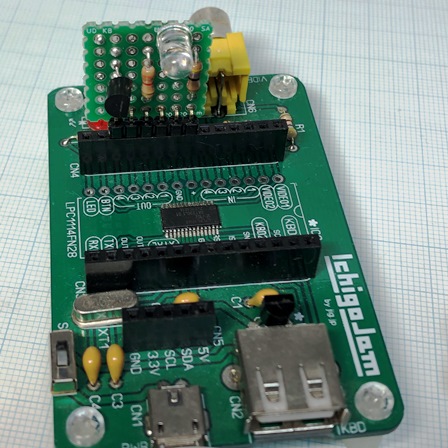

・IchigoJamに装着
IchigoJamのソケットCN４に差し込みます。

送信側
OUT4～VCC端子に挿入


受信側
GND～IN1端子に挿入

ずれて挿さないようにご注意ください。


・IchigoJamのプログラム

送信側のIchigoJam：

10 IF !BTN() CONT ELSE BEEP 9,999:LED 1
20 PWM 2,421,-1263:WAIT -10:OUT 2,0:WAIT -10
30 IF BTN() GOTO 20
40 BEEP 0:LED 0:GOTO 10

受信側のIchigoJam：

10 IF IN(1) CONT
20 BEEP 13,999:LED 1:C=0
30 IF !IN(1) C=0:WAIT -20:CONT
40 C=C+IN(1):WAIT -10
50 IF C<10 GOTO 30
60 BEEP 0:LED 0:GOTO 10

ここでは長くなるので、プログラムの説明は割愛します。こちらの記事で説明をしていますので、ご参照ください。


・実験
発光素子と受光素子を向かいあうようにIchigoJamどうしを向い合せます。

二つのIchigoJamをRUN [ENTER]して、送信側のIchigoJamのボタンを押すと、受信側のIchigoJamが光って音が鳴るはずです。

IchigoJamを少し離して試してみましょう。。
発光素子と受光素子が向き合っていると結構届きますが、ずらしたり、斜めを向いたり、あいだに障害物があると届かなくなります。
赤外線という眼には見えない光で通信しているので、光が届いている範囲をイメージするとよいでしょう。


・IchigoJamを持ち運べるようする

さて、どこまで届くのでしょうか？　もっと離して実験しましょう。
といっても、実験をするとき、IchigoJamのキーボードやモニターは邪魔ですね。

そういう時は次の手順をすると、モニターやキーボードなしでもIchigoJamが使えます。
１）RUNしていたらEscキーでプログラムを止める
２）SAVE 0[ENTER]と押す。

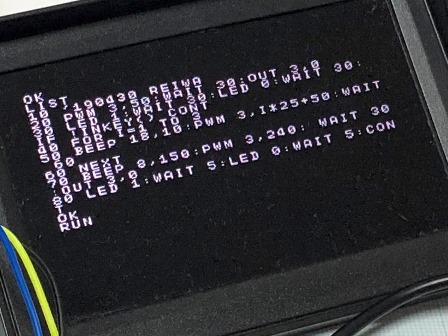

　ここで、こんな画面がでたらOKです。
３）IchigoJamの電源スイッチをOFFにする
４）キーボードとモニターのケーブルを取り外す。
　　電源ケーブルはそのまま。
５）IchigoJamのボタンを押しながら電源スイッチをONにする。

これで先ほどと同じ状態になります。
プログラムを止めるときは電源をOFFにします。（電池の消耗を防ぐためにも、使わないときはこまめにOFFをすることをおすすめします。）

電源をOFFしても、また５）のようにボタンを押しながら電源をONにすれば再開できます。

電源はモバイルバッテリーを使うとIchigoJamを持ち運びながら実験ができます。


・さて、どこまで届くか？
IchigoJamをボタンを押しながら電源スイッチをONにて自動起動します。
発光素子と受光素子が向かい合うようにIchigoJamを向い合せにして、送信側のボタンを押して実験をしましょう。
受信側が光って鳴るはずです。

動画の実験では、6.5ｍ離しても大丈夫でした。さらに、プログラムを工夫をしたり、回路や受光・発光素子に細工をしたら、もっと遠い距離まで届くようになるでしょう。
チャレンジされてはいかがでしょうか？

なお、今回使用したIchigoJamのファームウェアはVer. 1.3.1です。


最後に、最初と同じ動画をここにも掲載しておきますね。

お詫び：
動画内で、”ICHIGOJAM”とモールス符号で打とうとしたのですが、誤って”ICHIGAJAM"になっていました。お恥ずかしい話ですみません。

－・・・－

次回は、モールス符号を覚えるための学習用プログラムを予定しています。

IchigoJamでモールスの記事の目次を こちら にまとめましたのでご覧ください。



ここまで読んでいただいて、「IchigoJamってなに？」って方は、こちらのコラムをご参照ください。


なお、IchigoJamは（株）jig.jpの登録商標です。

#IchigoHam #IchigoJam #IchigoJamでモールス #CW #自作室

---

　　　　

IchigoJamでCWキーヤー(1)：初めの第一歩 - ３行のプログラムで

アマチュア無線仲間の方々に、IchigoJamに興味を持ってもらいたい！

IchigoJamとはもともと小学生のプログラミング学習用の小型のマイコンですが、お手軽で簡単にプログラミングが出来て、性能も結構良いので、無線関係の自作用にはもってこいだと思っています。（IchigoJamについては⇒こちらのコラムをご参照)

ハムがこどもたちと同じ道具（ハード＝IchigoJam）を使い、同じ言葉（ソフト＝IchigoJamのBASIC言語）を話すようになれば、いつぞやアマチュア無線界も活性化するはず！　と勝手に思っています。

そんなことを想いつつ、IchigoJamを使ったCWキーヤーを数回に分けてこのブログでご紹介していきます。

先ずは動画をご覧ください。

スクイズ（両方を同時に押すと長点・単点を繰り返す）もちゃんと対応していますね。
実は、このキーヤーは後でご紹介するたった3行の簡単なプログラムで出来ています。

ハードの接続やプログラムの入力もお手軽で簡単です。
OMの自作バリエーションとしてIchigoJamをお使いになるきっかけになったらいいなと思いながら、IchigoJamの初めの第一歩的にこのキーヤーの作り方をご紹介をします。


◆パドルをIchigoJamにつなぐ
パドルとIchigoJamを次のように3本のワイヤーでつなぎます。

パドルの端子		IchigoJamのピンソケット
コモン	<---->	GND
ドット(短点の端子）	<---->	IN１
ダッシュ(長点の端子）	<---->	IN4

◆IchigoJamの準備

IchigoJamに、キーボード、モニター、電源をつなぎます。

電源スイッチをONにすると、モニターに、

IchigoJam BASIC 1.3.1 by jig.jp

OK

のような画面が出てプログラムの準備完了です。


◆プログラムを入力する
キーボードから、次のプログラムを入力します。

10 IF !IN(1) BEEP 9,5:WAIT 10
20 IF !IN(4) BEEP 9,15:WAIT 20
30 GOTO 10

（各行の最後は[ENTER]キーを押して改行します）

これで、プログラミングが完了です。
（このように、IchigoJamとそれにつながったキーボード、モニターディスプレー、5V電源以外は何も要らない、つまり、パソコンやパソコン上での開発ソフトも不要で、プログラミングが完了するお手軽さでIchigoJamの特長です。）

◆プログラムを確認する
ここで、LIST[ENTER]と押すと、入力したプログラムの確認ができます。

◆プログラムを実行する
次に、

RUN

[ENTER]と押してプログラムを実行します。

パドルを操作してみてください。
スクイズ付のCWキーヤーが出来ました。

◆プログラムを止める
プログラムを止めるときはESCキー(キーボードの左上側）を押します。

◆プログラムの説明
この3行のプログラムの意味はだいたいこんなイメージです。

10	IF !IN(1)	もしIN(1)端子がLowなら
	BEEP 9,5:WAIT 10	ブザーを5単位時間鳴らしつつ、10単位時間待つ。
20	IF !IN(4)	もしIN(4)端子がLowなら
	BEEP 9,15:WAIT 20	ブザーを15単位時間鳴らして、20単位時間待つ。
30	GOTO 10	最初に戻り繰り返す。

なお、BEEP 9,15は、9という音に高さ(音程)で、5という単位時間でブザーを鳴らし続けます。

また、WAIT 10 は10単位時間待ちます。

IchigoJamでの時間は60単位時間で1秒(即ち　WAIT 60で約一秒）ですので一単位時間は1秒/60＝約16.7msです。

従って、このプログラムでは、

短点	BEEP 9,5	5単位時間＝16.7ms x 5=83msの1マーク
	WAIT 10	10単位時間＝16.7ms x 10＝167msで、スペースは上の83msを差し引いた83msの1スペース
長点	BEEP 9,15	15単位時間＝16.7ms x 15=250msの3マーク
	WAIT 20	20単位時間=16.7ms x 20=333msで、スペースは上の250msを差し引いた83msの1スペース

となります。

いかがでしょうか？
特定の世代の方には、昔を彷彿させられ懐かしさを感じられたかも知れませんね。
最初と同じ動画をここにも掲載しますので、改めてご覧ください。

－・・・－

次回の記事では、IchigoJamに簡単なインタフェース回路を追加して、キー出力を無線機につないでみようと思います。

また、追々、キーボードキーヤーやメッセージキーヤーもご紹介する予定をしています。

ここまで読んでいただいて、IchigoJamってなに？って方は、こちらのコラムをご参照ください。


なお、IchigoJamは（株）jig.jpの登録商標です。

#IchigoHam #IchigoJam #IchigoJamでCWキーヤー #CW #自作室

---

　　　　

IchigoJam用自作ユニバーサル基板が再着弾！今度は信号名が読める。けども・・・

前回のIchigoJam用自作ユニバーサル基板が着弾！の記事で、「シルク印刷で無理やり入れた信号名の文字が小さすぎてつぶれて読めません。」で、一旦あきらていました。が、コメントもいただきまして、文字に工夫をしてなんとか読めるようにと再度出図した基板が着弾しました。

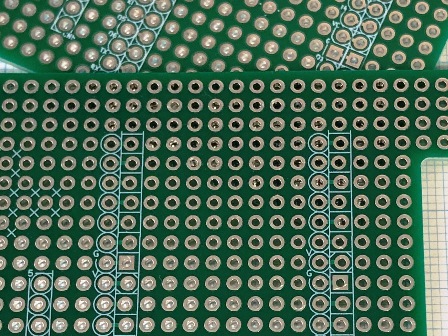

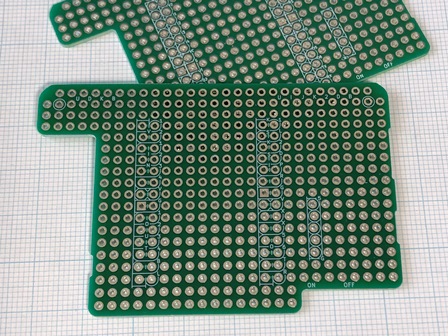

手前が今回、奥が前回版に基板

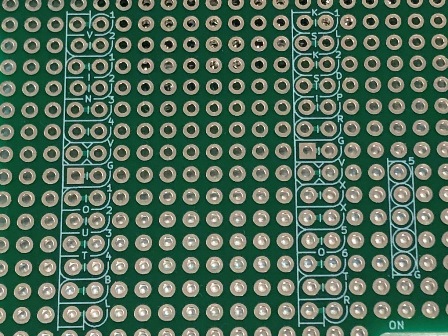

拡大すると

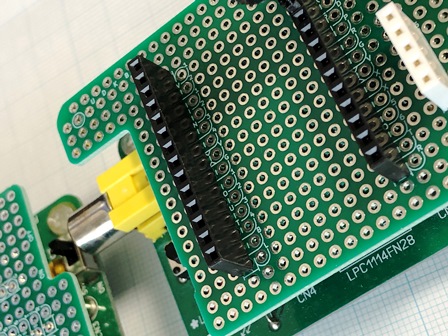

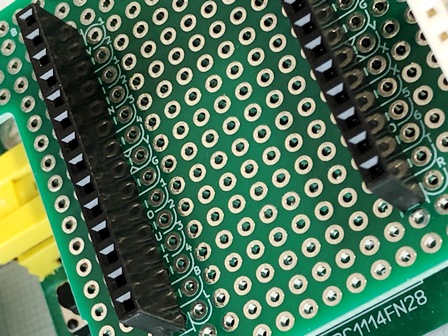

ロングソケットを挿しても


。

小さいながらも信号名が見えますし判別できますね。

なかなか。
「やればできる！」ではないですか？

ところが、ところが・・・再着弾した基板を裏返すと

なんとまあ、裏面の信号名を入れるのを忘れているではありませんか。

何故に出図前に気が付かなかったのか？　・・・

最近「加齢のせい」で片付けてしまうことが多くなったように思えます。Hi！


ともあれ、ユニバーサル基板ばかり作っても仕方がないので、このユニバーサル基板を使ってアマチュア無線関係の大作！？を自作する予定をしています。

以前の記事から自作の構想写真です。

#IchigoJam #IchigoHam #自作室

---

　　　　

組み込み用IchigoJam基板の第三弾を出図

IchigoJamを組み込みで使うための小さな基板の第三弾。
あれこれと考えてしまい時間がかかりましたが、きりがないので、この内容で出図をしました。

2.3㎝角の小型サイズながら、今回の第三弾では、
・レギュレータICを実装し５V駆動に対応。
　（レギュレーターICを実装しなければ3.3V駆動も可能）
・I2C端子をフル対応
・PS2キーボード接続端子対応（要は5V端子が追加）
・ブザーとボタンも（無理やりですが）載せれるようにしました。


はたして上手く動くでしょうか？　基板の到着が楽しみです。

－・・・－

ご参考）これまでの組み込み用基板

第０弾：DIP化基板
ペットボトルキャップサイズのIchigoJamを作ってみましたより


第一弾：
基板到着、Lチカ成功！より


第二弾：水晶の追加
組込み用に特化した小さな基板の製作 - その2：部品の実装より

ご参考）これまでの組み込み例。

組込み用に特化した小さな基板の製作 - その6：「エモい」を組み込んでみた


IchigoJamで光るネクタイ/IoTieを作って い ました


無接点式パドルとIchigoJamエレキーをFRISKケースで作ってみました

IchigoJam x 光るカセットケースでハーバリウム用LEDイルミネーション台を作ってみました


「光るカセットケース x IchigoJam」に 傾斜スイッチを追加


「光るカセットケース x IchigoJam」を自作ユニバーサル基板で作ってみました。


私も「光るカセットテープ x IchigoJam」を作ってみました


IchigoJamを組み込んだハート型LEDをユニバーサル基板で作ってみました（その１）

#IchigoJam #IchigoHam #自作室

---

　　　　

このブログの人気記事ランキング(2019年1月～3月）

3ヶ月毎の恒例記事「このブログのアクセスが多かった人気記事のランキング」を公開します。

（2019年1月から3月の3ヵ月間における単独ページ記事のページビュー数の順位です）

No.	記 事	投稿日
1	【備忘録】エクセルでグラフを矢印キーで動かす方法	2014/11/09
2	100円ショップのイヤフォンマイクでハンディー機のイヤフォンマイクを作ってみました。 （製作編）	2014/12/28
3	第一級陸上特殊無線技士を受験して (一アマとの相違点など）	2016/02/11
4	キートップのお話：シリンドリカル・ステップ・スカルプチャー	2015/04/01
5	コンボジャックを変換するアダプタを作りました。	2013/10/08
6	【備忘録】ハムログデーターの一部をエクセルで編集する方法	2015/08/22
7	広島でパーツ屋さん跡を巡ってサプライズ	2015/11/08
8	ハムログに入力しやすい紙ログ！「LOGBOOK for Amateur Radio」	2015/12/18
9	JT65：QSLカードのレポート欄	2013/11/09
10	ID-51用ハンディーマイクのプチ自作 - FRISKケース入り	2017/01/09
11	【備忘録】CI-V接続のHAMLOG設定	2016/03/26
12	AMラジオ放送廃止の報道に接して	2019/03/23
13	IchigoJamでモールス：初めの第一歩　3行プログラムでモールス練習機	2019/03/27
14	久しぶりの従事者免許申請で思うこと	2016/02/28
15	AWXアンテナを作ってみました！　が・・・	2013/05/04
16	IchigoJamでモールス：「赤外線モールス通信機」 その2（動画あり）	2019/03/03
17	IchigoJam用CI-Vインターフェースの改善	2019/01/17
18	【備忘録】 aitendoの送料無料会員手続き	2016/06/18
19	IchigoJamでモールス：デジットの「赤外線モールス通信機」 を試してみました（動画あり）	2019/03/01
20	米国FCC免許の更新手続きをしました。	2015/04/11
21	お手軽移動運用派の当局に強い味方？？RHM10でプチ移動運用	2012/07/28
22	リモコンハンドマイクHM-151のPTT不良の修理 - スイッチを交換しました	2019/01/19
23	一陸特合格しました。早速、従免申請を。	2016/02/26
24	遅ればせながら IchigoJam Sを組立てました。	2019/01/11
25	IchigoJam用ユニバーサル基板に部品を乗せて妄想中・・・	2019/03/12
26	富士山の無線従事者免許証が届きました。 ">富士山の無線従事者免許証が届きました。	2016/03/19
27	静電タッチモジュールで無接点パドルを作ってみました	2018/05/05
28	IchigoJam用自作ユニバーサル基板が着弾！	2019/03/07
29	紙ログのダウンロード、ハムログ関係のページを集めました	2016/06/1
30	年初のご挨拶と年初恒例の・・・	2019/01/05

定番の過去記事に加えて最近力を入れている自作関係の記事に多くのアクセスをいただきました。

中でも、こども達のパソコンIchigoJamと老齢化の進むアマチュア無線を無理やりコラボさせた「IchigoHam」がテーマの記事は、SNSの恩恵もあってアクセスが増えています。
（IchigoHamの記事を目次のような感じでこちらにまとめていますので、併せてご覧ください。）

ともあれ、多くの皆様にブログをお読みいただきましてありがとうございます。

これからもよろしくお願いします。

関連記事：
・このブログの人気記事ランキング
2018年10月～2018年12月・2018年7月～2018年9月・2018年4月～2018年6月・2018年1月～2018年3月・2017年10月～2017年12月・2017年7月～2017年9月・2017年4月～2017年6月 ・2017年1月～2017年3月・2016年10月～2016年12月・2016年7月～2016年9月・2016年4月～2016年6月・2016年1月～3月・2015年・2015年5月～7月・2014年11月～2015年1月・このブログの人気記事は？( 2014/11/15)

---
