お詫び：JO3GBDは関ハムに出展できなくなりました

すみません。７月15～16日の関ハムに、当局JO3GBDは、私的事情のため、出展が出来なくなりました。
既に、関ハムのホームページの出展者リストにも掲載いただいておりますし、一部の方にも屋外出展するとお伝えをしていたのですが、出展を取りやめてしまい申し訳けございません。会場で探しても居ませんのでお許しください。

IchigoHAM関係のデモをお目当てにされていた方々、アイボールに立ち寄っていただく予定だった各局、誠に申し訳ございませんが、ご了承をお願いします。

また、例年頒布している、外部キーパッドキットについては、ヤフオクに出品のものをご検討いただくか、直接、お問い合わせ（コールサインあっとまーくJARL.com宛にメール）をおねがいします。


ここ最近、公私ともに多忙が続いており、このブログの更新も怠っておりましたが、関ハムには頑張って出展しよう思い 申し込みはしたものの、やはり都合がつかず、やむなく断念するものです。すみません。
（関ハム参加の取りやめは、健康上の理由とかではありません。当局はいたって元気ですのでご心配は無用です。hi）

＃関ハム　＃外部キーパッド　＃IchigoHAM

---

　　　　

アイコム用外部キーパッド

現在、基板キットで頒布中のオリジナル「外部キーパッド」の写真です。。

上段：アイコムIC-7300 IC-9700 IC-7100 IC-7000 IC756PROII/III 対応版(P730KP1KIT)

下段：アイコムIC-705対応版(P705KP1WKIT)

ー・・・ー

なお、アイコムIC-7300 IC-9700 IC-7100 IC-7000 IC756PROII/III 対応版については、

上段：現在頒布しているタイプ（P730KP1)

下段：以前頒布していたタイプ（PKEY5A)

基板サイズはIC-705用と同じサイズに変更しています。

＃外部キーパッド

---

　　　　

オリジナル「外部キーパッド」の頒布状況

2022/8/25更新

在庫状況：
・IC-705用※1基板キット (P705KP1KIT)　在庫：△
・IC-7300 他※2用キット   (PKEYP5KIT)　   在庫：△

　※1：適用無線機：IC-705　(IC-7610にも使えたとの連絡もいただきました)
※2：適用無線機：IC-7300 IC-9700 IC-7100 IC-7000 IC756PROII/III

---

頒布状況/予定
・ヤフオク：随時出品中
・通販サイト：頒布中止中
・イベントでの頒布予定：
  　 9/11：JARL奈良支部フィールドミーティング  (開催中止になりました。）

---

⇒　ヤフオク出品ページへのリンク　　　　

CQ誌9月号で「ちょっとしたキット」と、

CQ誌9月号をポチリました。

嬉しいことに、当局が関ハムで頒布した外部キーパッドキットの展示写真が掲載されていました。

147ページです。

「ちょっとしたキット」！！　頒布している当局の狙いを簡潔明瞭に伝えていただいています。さすがCQ誌さん。TNX！

♯自作室　♯IC-705　＃外部キーパッド　#CQ誌

---

＜PR＞

　　　　

今日のジャンク市：外部キーパッド基板キットの頒布と懐かしい戦利品

予定通り、大阪 交野市の「アマチュア無線ジャンク市」(通称：岩船ジャンク市）に参加し、外部キーパッド基板キットの頒布をしました。

お盆の最中で暑い日でしたので、来場者もまばらでしたが、基板キットのお買い上げをいただきありがとございました。

やはり専用ケースのご要望の声が。ただ、ケース付き完成品、ケース部材のキット、ケースの３Dデータとご要望の形態はいろいろですね。

また、自身でキーパッドを作りたいと思っているが、抵抗をそろえるのが面倒で先送りになっているとのお話も。抵抗のセットの頒布もありなのかと。

さて、来月(9月11日)の岩船ジャンク市はお休みし、同日のJARL奈良支部の桜井ジャンク市に参加の予定です。
追記）最新の頒布状況は　こちら　で確認いただけます。


一方で、今日のジャンク市の戦利品です。

先日の記事の「ネバリ防止装置の動画構想」、この撮影の音声用にベストなマイクミキサーを見つけて即買いしました。いわゆるパッシブミキサーでセンター　L、 Rの録音ポジションの切り替えができ、「戦利品」という言葉がふさわしい一品です。

あとでじっくり眺めたら・・・、
あれっ、これって、高校の時に友人に借りて文化祭で使ったミキサーと同じタイプ？？　確か、同じくSONYのデンスケにつないで録音しました。懐かしい再会で「戦利品」＋20db です。

♯ハムライフ　♯外部キーパッド　♯ネバリ防止　♯自作室

---

　　　　

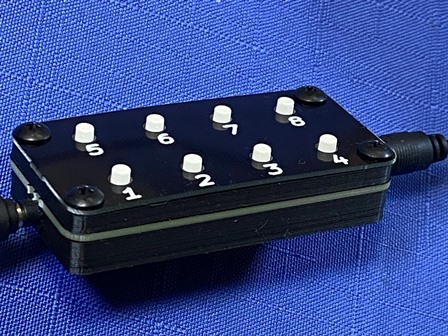

IC-705用オリジナル「外部キーパッド」基板のケースの状況報告

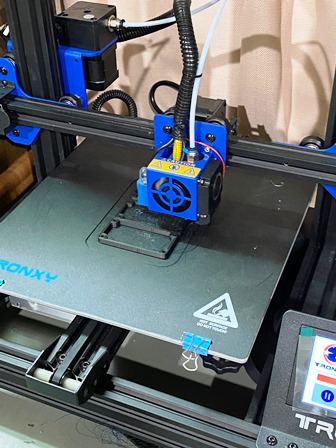

例のケースですが、試行錯誤でキーキャップと上下ケースを３Dプリンタで作成し、一応格好になりました。

ケースキットとして頒布するにはまだまだですが、13日の岩船ジャンク市には持っていこうと思います。

今後、頒布に見合った見栄えの改善と、３Dプリント後の手加工を減らす工夫を続けていきます。

早速、次の改善版を出力中。。。まだまだ試行錯誤が続きそうです。

なお、オリジナル外部キーパッド基板キット は、FBニュースで紹介されたり、関ハム出展したりで、完売になったりしていましたが、従来の頒布ペースに落ち着いてきました。最新の頒布状況はこちら でご確認ください。

♯自作室　♯IC-705　＃外部キーパッド

---

　　　　

まだまだです。ケース作り。

このところ、ごそごそやっています。



が、
なかなかうまく出来なくって・・・

図面を修正して出力し直して、一応ケースぽくはなりはしましたが、







まだまだですね、
見た目も、操作性も。

以上、途中経過の報告でした。

♯自作室　♯IC-705　＃外部キーパッド

---

　　　　

IC-705用オリジナル「外部キーパッド」基板の３Dデータを公開します

頒布をはじめた IC-705用 オリジナル「外部キーパッド」基板キット(P705KP1KIT) ですが、従前より、基板だけじゃなくてカッコいいケースも・・とのご要望をいただいておりました。（関連記事）
ケースの構想はできており、今週末の関ハムに用意をしようと思っていて、また、一部の方にはそうお伝えしていたのですが、なかなか時間がとれずで、もはや、間に合わなくなりました。

ケースは関ハム後に引き続き検討していきますのですみませんがお待ちねがいます。
そのお詫びにという訳ではありませんが、基板完成状態の３Dデーター(stl形式)を公開します。ご自身でケースの作成される方は ご活用ください。なお、3Dデータ(stl形式)は　こちらのページ　からダウンロードできます。

♯自作室　♯IC-705　#関ハム　＃外部キーパッド

---

　　　　

IC-705用オリジナル外部キーパッド基板のキットを頒布再開のお知らせ

hamlife.jpの記事(下記に引用)に掲載された　IC-705用オリジナル外部キーパッド基板キットを　ヤフオク！での出品を再開しました。こちらでご確認ください。　⇒　ヤフオク出品状況へのリンク　

なお、IC-705用とは別のIC-7100等用外部キーパッドキットの2種類がございますので間違わないようにご注意をおねがします。(タイミングによっては片方しか出品していない場合もあります。）

また、7月10日の交野ジャンク市、16-17日の関ハム（屋外フリマ出展）にても頒布をいたします。よろしくお願いします。

追記）最新の頒布状況は　こちら　で確認いただけます。

♯自作室　♯IC-705　#関ハム　＃外部キーパッド

---

＜外部からボイスメモリー/メモリーキーヤー/RTTYメモリーを制御＞ヤフオクでIC-705用オリジナル外部キーパッド基板（組立キット）を頒布 https://t.co/hCxm4c6GQI

— hamlife.jp (@hamlifejp) June 22, 2022

　　　　

補足説明です・・・IC-705用 ・オリジナル「外部キーパッド」基板キット

IC-705用外部キーパッドの基板キットについて、これまで紹介していないことやマニュアルには書いていないことなどを記します。ご参考になれば幸いです。


・FRISKケースの孔加工の目印の付け方

基板の各スイッチ部の中心に小孔がありますので、ケースを重ねて、キリや画びょうなどで押してケースの内側にマーク（打痕）すると、スイッチ孔開け加工の中心が分かり便利です。

これは、基板に部品を実装する前の生基板の状態で行う必要があります。なので、もう部品実装をされた後に御覧になった方には　御免なさい。（「もっと早く言ってよ～」とでもぼやいてください。）


・ゴム足のおすすめ品

ケースに入れずに基板単体で使用される場合やFRISKケースに挟み込む場合は、四隅にゴム足を貼ると安定しますし、机に傷がつきません。このゴム足には、100円ショップの小ぶりのクッションゴムが便利です。
（フリスクケースに挟み込む場合で、隙間が生じたら、適宜、厚みを足して調整ください。）

・3.5mmステレオミニジャックも取り付けできます

実は基板の両サイドの下側（スイッチと反対側）ジャックを取り付けできるようになっています。両端ステレオミニプラグのコードでIC-705のKEYジャックに接続し、もう片側にパドルを繋げます。
ジャックはキットに含みません。秋月電子のこちらが適合しますので別途ご用意ください。

なお、ジャックを取り付けた場合は；

• 　FRISKケースには収まりません。
• 　基板単体では不安定で使えませんので別途ケースに取りつけるか、スペーサなどで基板に足をつけて安定させてご使用ください。
• 　ジャックを基板に後付けする場合(スイッチが近傍にあるので）はんだ付けの難易度が高いです。
• 　ジャックは必ず基板の下側から挿入し、上側(スイッチ面）から半田付けします。基板の上側に取り付けても動作しない（結線が異なります）のでご注意ください。

・各種タクトスイッチも

キットに付属のスイッチ以外のタイプも取り付けできるように基板配慮してあります。

お好みのタクトスイッチを取り付けできます。

タクトスイッチの例です。参考にしてください。

・IC-7300/7100等の外部キーパッドとしても

1～４のスイッチのみを使用して、基板のDOTとGND端子を無線機のマイク端子のU/DとGNDに、つないで従来の下記の無線機※の外部キーパッドとして使用できます。
※：IC-756PROII、IC-756PROIII、IC-7000、IC-7100、IC-7300、IC-9700

5～8のスイッチを取り付けないでケースにも孔をあけないといった構成も可能です。

（イメージ写真）

・マイコンの外部キーパッドとしても

例えばIchigoJamのアナログ入力端子につないで、外部キーパッドとしても使用できます。 オリジナルのメモリーキーヤーをマイコンで作って、この外部キーパッドで制御するといった活用方法はいかがでしょうか？

ご参考）別の外部キーパッド基板で実験した動画です。

関連記事

♯自作室　♯IC-705　#関ハム　＃外部キーパッド

---
