久しぶりのアパマンアンテナねたです。
ベランダのアンテナからエアコン配管用貫通穴を通して同軸ケーブルを引き込むことが多いのですが、今回は余っている(エアコンで使っていない)貫通穴を通すのでちょっと工夫しました。

余ったドレインホース※を長手方向にカッターで裂きいて同軸ケーブルを押し込みました。
(※ドレインホースはエアコン取り付け工事の時に工事屋さんからいただいた半端品を使用。)


配管穴キャップ(ホームセンターで購入)にカッターで切り裂きを入れてドレインホースごと押し込んで、配管穴に挿入。
(キャップの径が合わなかったのでクッションテープを貼って調整してピッタリに。)
これですっきり、面倒なパテ埋めも不要です。


使った配管穴用キャップはこんなのです。


【アパマンアンテナ】
PR




昨年末に「430MHz帯簡易3エレ八木アンテナを製作中」とブログにアップしました。(右の写真)

"後日、製作記にしてアップしますね。"としたままになっていましたが、「その後どうなったのか?」とのお声が・・・

実は、ぼちぼちと試行錯誤はしているのですが、半分あきらめモードになっていまして・・・

とりあえず今日時点の写真です。

別のアングルからです。


壁から離さないとやはりダメで、また、ビームの仰角をうまく持たさないと(ロケの関係もあって)飛びません。 塩ビの継手を組み合わせて3軸変角構造にしてみましたが不安定。
また、SWRなどの特性もいまいちでして、100円均一の洋蘭線(スチール製=鉄線)ではやはり無理?とか思いつつ。

と言いう訳で製作記事にしてご紹介するレベルには至っておらずでご期待に沿えずSRI。写真のみでご容赦を・・・






当局の「アンテナ奮闘記-アパマン編」のページを更新しました。

別段、今日が電波の日だからって訳ではなかったんですが、ずいぶん更新が滞っていましたし、昨年CQ誌の別冊付録でも紹介いただいた手前もありまして、そろそろしないとと気にしておりました。

よろしければ、こちらからのぞいてみてください。

また、iPhoneでページを見た場合、写真がおかしくなる(回転して変形する)問題がありましたが、それも併せて対応をしました。







ID-31専用アンテナにとベランダ内設置の簡易アンテナを製作しています。(現在、最終調整中。)
後日、製作記にしてアップしますね。 今日は写真だけで失礼します。



ID-31を導入してから1年になりますが、さっぱりD-STARのアクティビティーが上がりません。 シャックではアンテナが兼用なので、まずはID-31専用にアンテナを、まあローカルのレピーターまで届けばよいので簡易アンテナを自作しよう、 と思いつつ日にちがたってしまいまして・・・

が、今日、速攻でAWXアンテナを作ってみました。



窓に吸盤で貼り付けています。(窓の外に見えているのはベランダのホイップです)

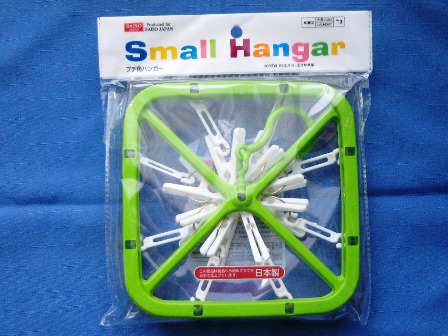

実は、お散歩ついでに100円ショップに寄ったらこれが目に入りまして・・・


おっ、430MHzのAWXアンテナに・・・と見えてしまって。
そう見えてしまったら仕方がないですね。作るしかありません。

で、いつ作るか? 今でしょ。

ってことで 105円のお買い上げ、家に帰ってあり合わせの部材で速攻で自作。
エレメントは洋ラン線、同軸は前のモービルから撤去した残骸の2Dを使用しました。
で、こうなりました。。



窓に貼り付けてSWR測定。
 433MHzで1.3
 435MHzで1.5
まあ悪くはありませんね。

ローカルのレピータにカーチャンク。 ・ ・

ん、、だめでした。 届いていないみたいでして。

AWXアンテナはできましたが、D-STARのアクティビティーはなかなかあがりません。 Hi!

追記(2018/5/24):
コメントをいただきましたように、写真のアンテナは水平偏波になっていて430MHz帯には不適切です。
時計方向に90度回転して同軸を下方向に出して垂直偏波で使うのが本来です。

【100円グッズ】【自作室】
