組み込み用IchigoJam基板(第3弾)について

先日、出図した「組み込み用IchigoJam基板の第三弾」が到着しました。

部品の実装、ファーム書き込み、各機能の確認を一通り終え（詳細は→組み込み用IchigoJam基板を確認中！(1) (2) (3) をご参照く）ましたので、あらためまして、この基板についてご紹介をします。

・組み込み用IchigoJam基板(第3弾)とは
　□　IchigoJamを何か用途のモノに組み込むときに便利な基板です。
　□　基本的にはIchigoJamと同じ回路構成です。
　□　基板実装は手半田付けを前提にしています。
　□　外周パッドは2.54mmピッチで、ユニバーサル基板の上にも基板ごと実装ができます。
　□　三端子レギュレーター（IC2）を実装しなければ3.3Ｖで駆動可能です。（VCC端子より給電）

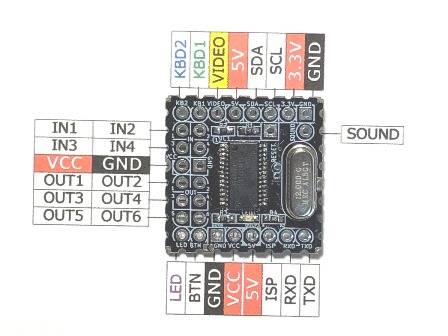

・表面写真と端子配列

端子名を印刷した紙の上に基板を置いて撮影しています。
部品実装はすべて手半田付けしました。
LED（手前の中央のチップ）も搭載しています。

・裏面写真

裏面には3端子レキュレータICとコンデンサが4つ。

表裏で基本的にはIchigoJamと同等の回路を実装。
白色の帯はメモ書きスペースのつもり。

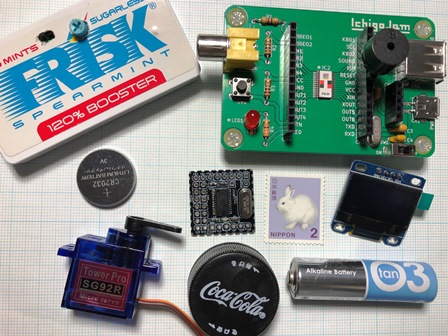

・サイズ比較

2.3㎝角の大きさです。
切手サイズとは言えませんが、ペットボトルキャップサイズならば？・・・

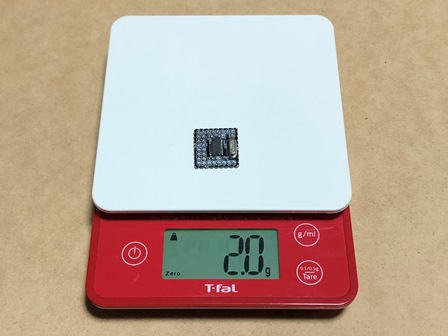

・質量

たったの２ｇです。(手持ちの秤を使って量りました。）

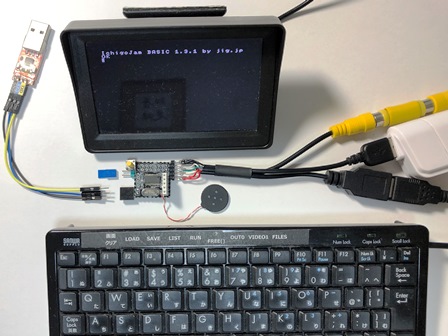

・結線例（動作確認時の結線）

右側はビデオ(RCAメス)、電源(USB Aオス)、キーボード(USB Aメス)を接続。
ブザーはリード付を使いました。

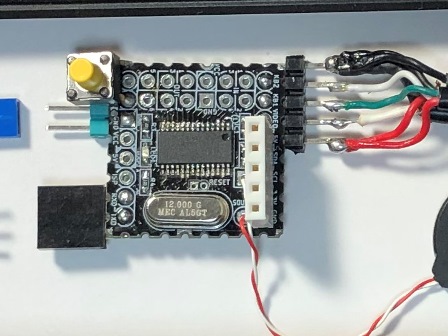

基板を拡大します

右上のケーブル：キーボード、ビデオ、5Ｖ電源へ

右下の白いソケット：I2C（IchigoJamのCN5相当）
左上のタクトスイッチ：ボタン
　その下の2ピンヘッダー：BTN-GNDショートジャンパー
左下の3ピンソケット：シリアル接続用（RXD、TXD、GND）

・部品配置図

上側の表面図でのBTN GNDの手前の四角いパッドを半田ブリッジでショートすると自動起動ができます。( 電源投入でLRUN0を自動実行させれます。）
IchigoJamでプログラミングして、動作確認・完成をしてから、この基板に書き込んでなにかに組み込んでも良いかも知れません。

さて、なにに使いましょうか？

#IchigoJam #IchigoHam #自作室

---
