AIO JAM Pocket 3号機を構想中・・・

最近、 AIO(オールイン）タイプのポケットサイズのIchigoJamのプロトタイピングに取り組んでいますが、1号機、2号機に続いて、3号機の構想に入りました。

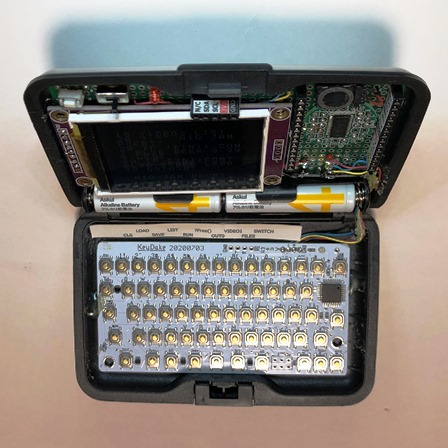

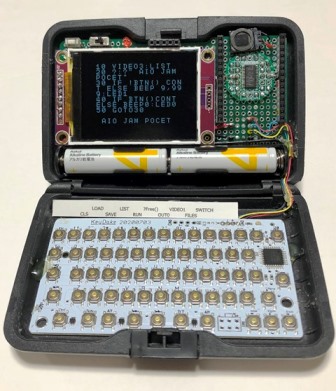

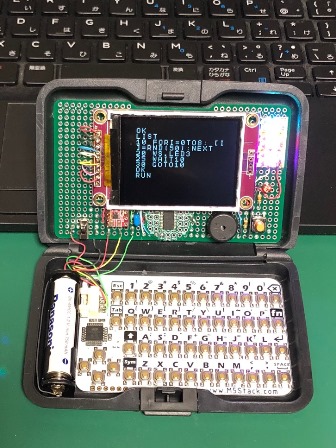

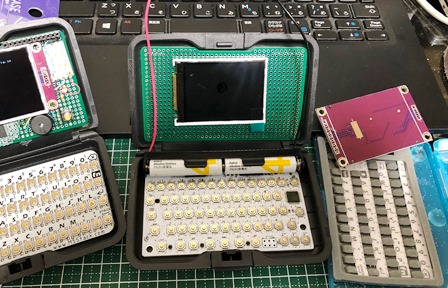

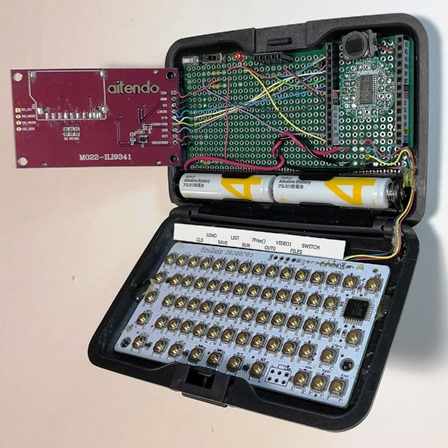

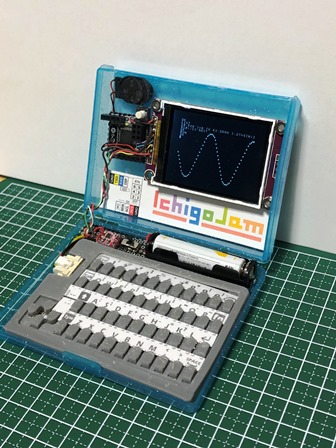

左:2号機　中央：構想中の3号機　右：一号機（抜け殻）

なお、今回、PCN三重様から頒布の「KeyDake for IchigoJam」を購入させていただきました。3号機で活用させていただく予定です。

－・・・－

ご参考）これまでの試作機：

1号機　記事


1.5号機　記事


2号機　記事

※IchigoJamは(株)Jig.jpの登録商標です。
#IchigoJam #IchigoHAM 　#AIO JAM #自作室

---

＜PR＞

Linkman 電池ケース 単四電池×2本 【BH425A】

　　　　

外部接続端子を追加しました。－ 続）AIO JAMのプロトタイピング

昨日の記事の続篇です。

昨日、うっかり取付けを忘れていた外部端子を追加しました。

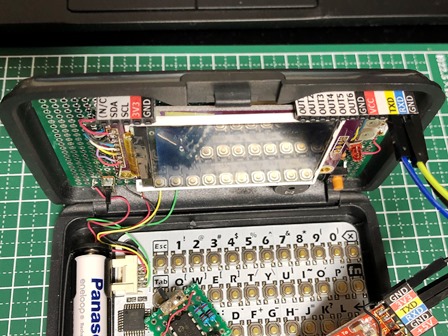

LCDの上部の隅に　I2C、OUT端子、UART端子を追加。

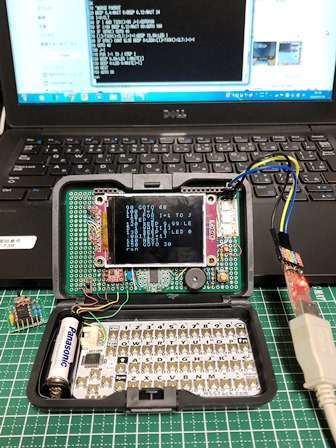

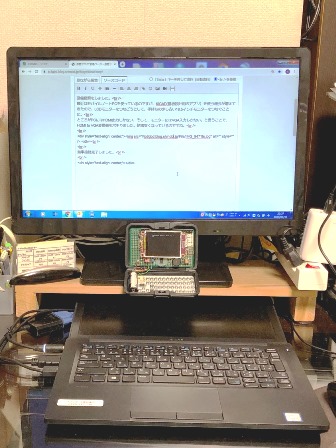

UARTを介してPCからプログラムしているところ。


内部の部品が干渉することなく、ケースはきっちりと閉まります。

追々、動作検証をしていきますね。

#IchigoJam #IchigoHAM #自作室

---

　　　　

AIO(オールインワン) JAMのプロトタイピング

先日来、取り組んでいるオールインワン（略してAIO）タイプのポケットIchigoJam。
ケースは100均のちょっとかっこいいカードケースがちょうどいいので、そちら乗り換えることにしました。

そして、プロトタイピング用に、そのケースに合わせたユニバーサル基板を起こし（あつらえ）ました。

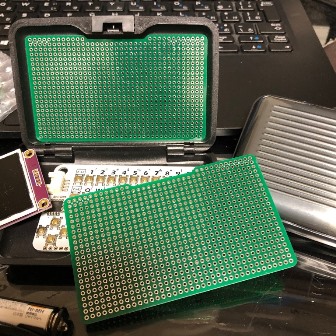

カードケース用にあつらえたユニバーサル基板

そして、何とか組み込みをしてAIO JAMが出来ましたのでご紹介しまします。

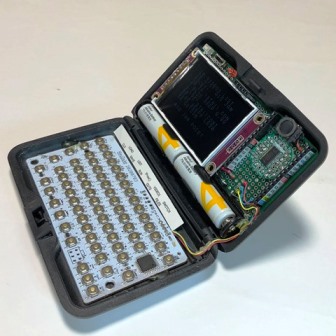

AIO(オールインワン）です。LCDは2.2インチ。
マイコンモジュールはミニまるJAMでファームウェアは1.4b20を使用。
電源は単四形エネループx1本を昇圧モジュールで3.3Vに。

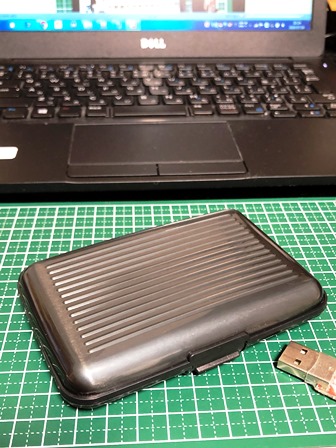

ケースを閉じたところ。ちゃんと閉まります。
ポケットサイズ(ダイソー版のカードケース）です。



ボタン、ブザー、LEDに加えてカラー3連RBGカラーLEDも搭載しました。
あっ、I2C端子の搭載を忘れていますね。

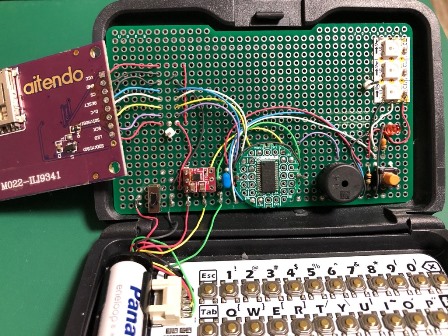

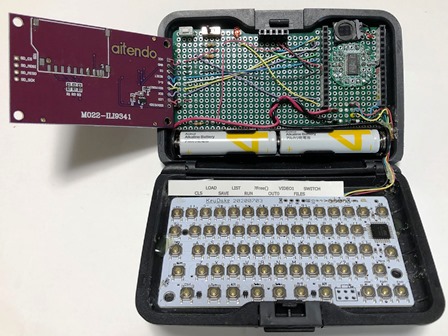

LCDをめくったところ。
LCDバックライトLEDの電流制限抵抗（R4）は100Ωを実装。


基板の裏側。厚さ制限のため低背配線に努めました。
基板の黒い部分は厚みのある両面テープ。


閉めた時に干渉しないように部品を配置しています。
LCDの左側は閉めた時に電池が来るのでスペース開けています。

さて、これをなにに使いましょうか。作ったものの、考えていませんでした。(笑)

#IchigoJam #IchigoHAM #自作室

---

　　　　

今日は私のIchigoJam記念日！

ちょうど5年前の7月13日に初めてIchigoJamを手にしました。(その日のブログ記事はこちら )

私がIchigoJamを知ったきっかけは、アマチュア無線家に人気の番組「ハムのラジオ」です。その131回の番組内で、IchigoJamというBASICが動くマイコンの紹介があり、BASICに慣れ親しんだ世代の私には買わずにはいられなくなりました。というか、BASIC以外のプログラミング言語は知らない私にはこれしかないので（笑）・・・

という訳で、出張の帰路に早足で秋月電子に向かいました。(秋月での詳細はこちら )

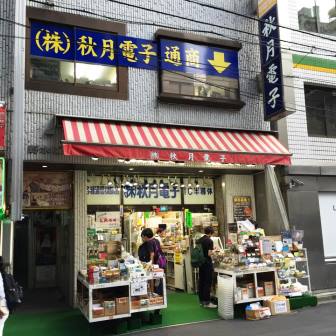

その日の秋月電子（大改装の前）です。

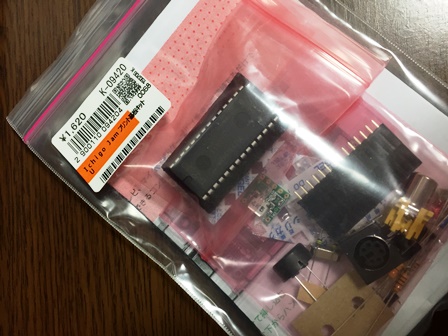

初めて手にしたIchigoJam

その後、IchigoJam開発者の福野さんをはじめ、多くの方々と知り合えて、素晴らしい世界に足を踏み入れることができました。

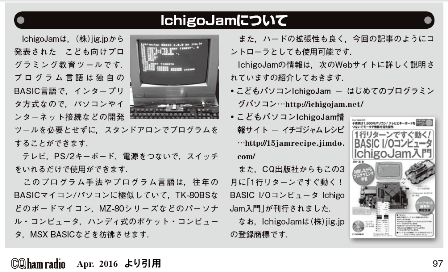

また、CQ誌 2016年4月号にIchigoJam関連の記事を寄稿させたいただいたりも。(関連ページ)

遅々として進んでいませんが、アマチュア無線とIchigoJamの融合も目指しています。(IchigoHAMのページ)

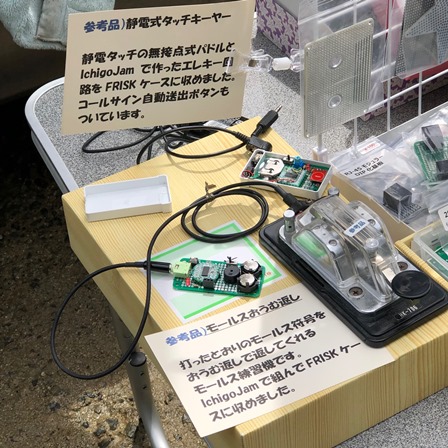

また、昨日参加させていただいたジャンク市でもこんな参考展示していました。

（ちょっと場違いですべっていましたが・・・)

そんなこんなで、5年前の今日から私に始まったIchigoJam。今日7月13日は私のIchigoJam記念日でした。これからもIchigoJamの世界を楽しんでいきたいと思います。
（私の勝手な記念日の記事におつきあい頂きありがとうございました。）

<(_ _)>

※IchigoJamは(株)Jig.jpの登録商標です。
#IchigoJam #IchigoHAM #勝手に記念日 #ハムのラジオ

---

＜PR＞

　

　

　　　　

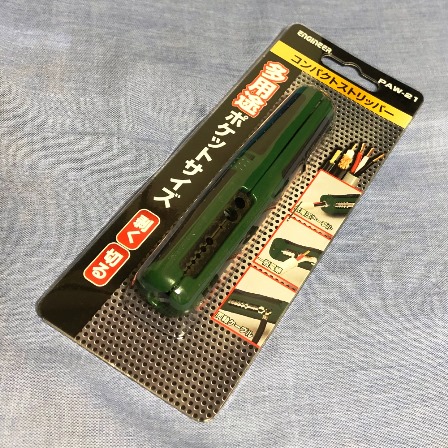

最近の設備投資(その2)：ワイヤーストリッパー

設備投資をしました。



昔は大概の電線はニッパさえあれば上手く剥けたのですが、今や外皮を剥くと芯線まで切ることが多くなりましたもんで・・・

#自作室　#自作に便利なグッズ　#設備投資

---

＜ＰＲ＞
　　　　

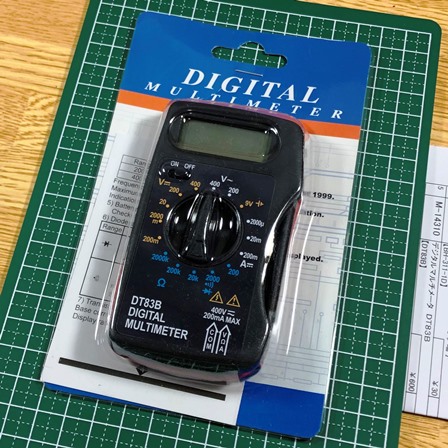

最近の設備投資(その1)：ミニテスター

設備投資をしました。

金600円也！

#自作室 #自作に便利なグッズ #設備投資

---

　　　　

電子工作用に？ちょっとかっこいい100均のカードケースを大人買いして・・

電子工作用のケースは工夫次第でいろんなものが流用できますね。

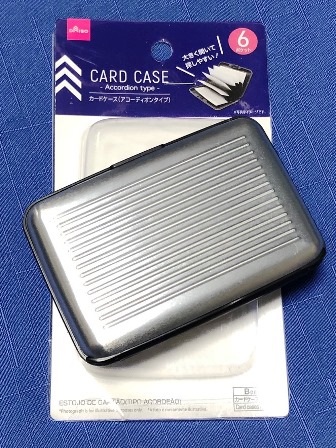

最近、FacebookのIchigoJam-FANグループでダイソーのちょっとかっこいいカードケースが話題になっているので、早速、買い出しに行きました。セリアにもあったので、ダイソー、セリア各2色計4個を大人買いしました。

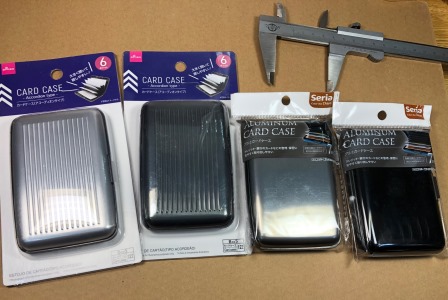

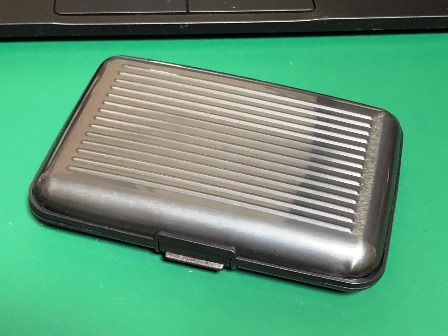

左がダイソー、右がセリアです。
ダイソーのはアルミ表面に線状の絞りがあるがセリアのにはありません。

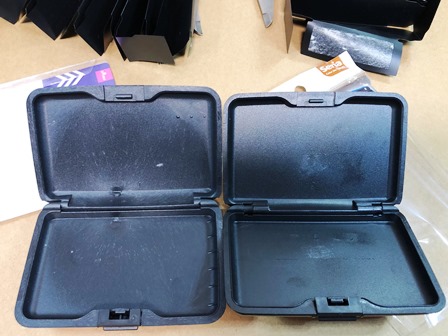

中を空けたところ
（本来の用途のジャバラ状のカードポケットは外しています。）

サイズは同じでしたが、少し異なります。ヒンジ部の構造・形状も違います。

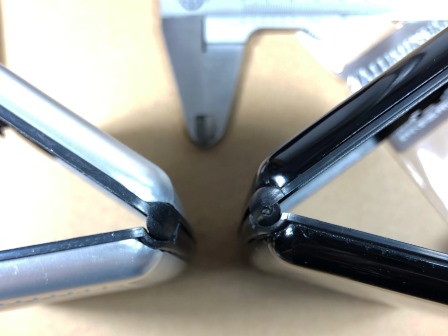

ヒンジ部を横から

ダイソー（左）にはヒンジ棒が見えないが、セリア（右）にはヒンジ棒（シャフト）が見える。
ダイソーのシャフトは使わずケースどおしの圧入でヒンジを構成している。

という訳で、電子工作ケース用途では、カッコよさはダイソー、詰め込んだ時のヒンジ強度はセリアに軍配が上がる様です。

単四電池を電池ケースごとに入れても納まる内寸です。単三電池は電池単体は入りましたが電池ケースは無理（蓋が閉まらない）でした。

早速、先日作ったポケットIchigoJamをばらして仮置きしてみると・・・

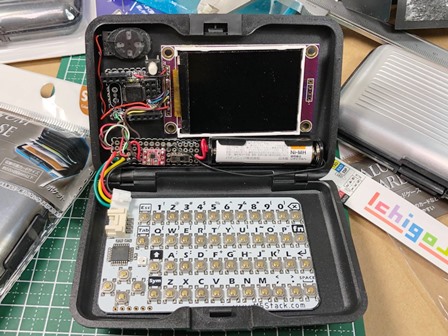

こんな感じです。なかなか良いですね。
