ポケットIchigoJamの完成(？)

先日からあれこれ構想が迷走しているオールインワンのポケットIchigoJam（前回の記事、前々回の記事）ですが、とりあえず形にしました。
実装的にはこれで完成と言うレベルではないのですが。また、電池寿命などの動作検証はこれからになります。

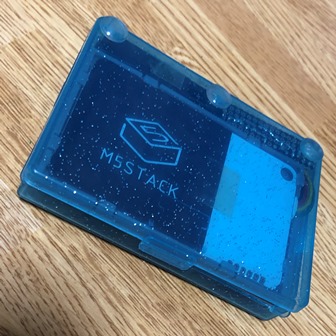

クラムシェルタイプ。折りたたんだところ。





きっちり閉まりませんが。。

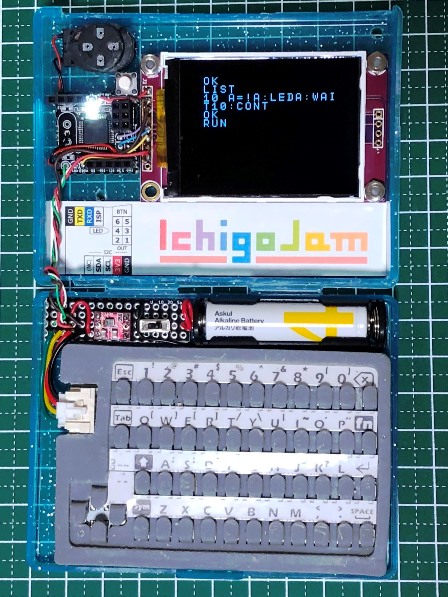

表示はAitendoの2.2インチTFT液晶モジュールキット ( → 製作記事）
R4(バックライト電流制限抵抗)は追って検討(とりあえず100Ωを実装）

キーボドとフレームについてはこちらを参照。

基板はミニマム・ジャム・ターボで(1115ではなく）LPC1114/302を実装。
水晶の実装は省略、レギュレータは非実装。
ファームウェアはIchigoJam 1.4b20-ILI9341。

一応オールインワン。LEDはオンボード。シリアルとI2C端子付。

電池は（サイズの都合で）単四一本から昇圧モジュールで3.3Vに。
モジュールや電池寿命などの検証これから。電池はできたらエネループを使いたい。


ケースは100円ショップのトレカケース(2個入りで100円）を加工。


裏面配線はこうなっています。

今回のはいわばゼロ号機です。引き続き、動作検証(特に電源回路廻り)と構造の改善に取り組みたいと思います。（いつものマイペースですのでご容赦を。）　

ー　続く　ー
