< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>


動画を追加しました。

新基板は順調に確認できてきたので、とりあえず何かのアプリケーション(用途)にこの基板を組み込んでみようかと。

さてはて、何にしようかかと思案中に、IchigoJam開発者の福野さんが光る「イチゴ帽子」のプログラムをブログで公開されたのを知り、また、手元にWS2812BのLEDテープ(以前作った「光るカセット」の余り)があったので、早速、エモい光ものの製作にかかりました。

なお、参考にさせていただいた福野さんのブログ記事はこちらです。
WS2812B x IchigoJamでエモいウェアラブル「イチゴ帽子」プログラミング入門とマシン語

できました。


LEDテープが短かったので、スティックみたいになりましたが・・・


本題の、今回製作した組込み基板はこちらです。



58.5x32mmのユニバーサル基板の上に、今回の基板と単5サイズの電池ボックス2個を組み込みました。

裏面です。


実はこの58.5x32mmの基板はFRISKケースに収まるサイズのユニバーサル基板です。



・電源スイッチ:右側
・BTN-GNDのピンヘッダ:左奥
 ショートピン(写真では黄色)でショート、
 0番に保存しているプログラムを電源ON時に自動実行
(LOAD0+RUN=LRUN0)します。
・シリアル端子:左手前(3ピンソケット)
 TXD、RXD、GND。
パソコン-シリアルにつないでプログラム更新ができるようにしています。
・WS2812Bテープ端子:手前(3ピンソケット)
 VCC-OUT1-GND。
 WS2812Bのテープに接続します。


電源スイッチをONするだけで、いろんなパターンで光ります。
動画でご覧ください。


- その7へ続く -

#IchogoJam #IchigoHam #自作室 #電子工作
PR




< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>


IchigoIgaiをヤドカリする変換基板を作ったので、次は、いよいよプログラムの開発環境です。


IchigoDakeに定位置をゆずってもらってヤドカリしてIchigoIgaiに接続します。


上と同じ写真をズームアウトしたのが下の写真です。


全体像はこうなっています。
(100円ショップのA4ファイルケースを活用しています。興味のある方はこちらの記事をご覧ください。)

キー入力、表示、ブザーともちゃんと動作し、I2Cと外付けメモリーもOKでした。




早速、プログラムを書き込んでSAVE0しました。
(どんなプログラムを書き込んだのかについては次の記事で)

なお、これとは別の開発環境として、ファームの書き込み後のLチカした時のパソコンとシリアル接続でTera Tarmも便利です。

- その6へ続く -

#IchogoJam #IchigoHam #自作室 #電子工作




< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>


Lチカに成功したので、次はキーボードとモニタの接続をしてみます、とは言っても、この基板には接続端子がありませんので、横着をしてIchigoIgaiを介して(ヤドカリをして)つなぐごとに。

で、そのための変換基板(下駄基板)を作りました。

本来IchigoDakeが居る場所を譲ってもらって、IchigoIgaiに挿入してこんな感じになりました。


キーボード、ビデオモニター、ブザーとも問題なく動作しました。

真ん中が変換(下駄)基板です。(左がご本家のIchigoDake、右が今回の組込み用基板)


裏側の配線です。



変換基板に使った主な部品:
ユニバーサル基板 3.3cm角・12x12孔
USBプラグ基板(2個) USB Aオスを模した基板、
aitendoで購入
http://www.aitendo.com/product/12513
ピンヘッダ 12ピンストレート
USBプラグ基板用
内4ピンはカットして使用
ピンヘッダ 12ピンストレート
基板接続用
(両側の各2ピンはガイドとして使用)
ピンソケット 8ピンL型
基板接続用
(基板側にピンヘッダ時に使用)


ところで、今回はとりあえず、基板のスルーホールとピンヘッダをコネクタ代わりにこんな接続をしましたが、これは電子工作的には反則ですね。


今は大丈夫でも、繰り返し使ううちに接触不良になります。
真似をされる場合は自己責任でお願いします。(これに限った話ではありませんが)


- その5へ続く -

#IchogoJam #IchigoHam #自作室 #電子工作




< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>



部品実装の次はファームウェアの書き込みをします。
パソコンのUSB延長ケーブルに基板をケーブル接続したUSB-シリアル変換器をつないで、


このときISP端子はGNDに落としています。

Flash Magicでファームの書き込み、


ファームウェアの書き込み完了!

次に、ISP端子を開放して 今度はTera TarmでCOMポートからIchigoJamを駆動。


ほっ! この画面が出たので一安心。

そして、ここでお決まりのLチカを、
(※Lチカ:LEDをチカチカ光らせるテストプログラムのこと)


Lチカ成功!

今のところ順調です。

- その4へ続く -


#IchogoJam #IchigoHam #自作室 #電子工作




< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>


基板の到着にひき続き、早速、部品を実装しました。


チップ部品など小さな表面実装部品を、がんばって手半田付しました。

部品リスト:
部品番号 名称 型番 備考
IC1 CPU LPC1114FDH28
XT1

水晶発振子
(クリスタル)

12MHz
R1 チップ抵抗 470Ω 1608サイズ
R2 チップ抵抗 100Ω 1608サイズ
C2 チップコンデンサ 1μF 1608サイズ
C3 チップコンデンサ 15pF 1608サイズ
R3 チップ抵抗 1MΩ 1608サイズ
LED1 チップLED 赤色LED 1608サイズ
R4 チップ抵抗 330Ω 1608サイズ
C4 チップコンデンサ 15pF 1608サイズ
C1 チップコンデンサ 予備(裏面) 1608サイズ


- その3へ続く -


#IchogoJam #IchigoHam #自作室 #電子工作




< ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。>

先日、Fusionに出図(その時の記事)してから、待つことしばし、ようやく基板が届きました。


今回は、工場で製作ミスがあったりとか、台風21号の関空絡みの影響で中国からのクーリエ(DHL)がセントレア経由となり、更に通関が混んでいたりとかで、出図から到着まで3週間かかりました。

出来栄えの第一印象は、基板の赤色がイメージしていたよりも鮮やかな赤色だとか、無理して押し込んだシルク印刷が小さすぎて読めない部分があるとか、次版への課題は多々ありますが・・・

それはともかく、この基板、問題なく部品実装が出来てちゃんと動作するやらどうやら?

ここで順次ご報告していきますね。


下の実装イメージはKiCadの3Dビューアーで作ったものです。(前回の記事に掲載したイメージと同じ)



- その2へ続く -


#IchogoJam #IchigoHam #自作室 #電子工作




アイコムの無線機の外部制御する端子(リモートジャック)と、パソコンのUSBをつなぐインターフェース回路と構成を備忘として記しておきます。

なお、USB-シリアル変換器はAitendoで購入したUSB-UART変換モジュール [U2U-CP2102-5P] を使用し、無線機はID-51+で動作確認をしています。

回路図


自作したインターフェース基板




結線の様子

左から:
パソコンの
USB端子へ
(USB延長ケーブル)
USB-UART
変換モジュール
U2U-CP2102-5P
インタフェース
回路
無線機の
リモート端子へ
(3.5mmΦプラグ付
ケーブル)

なお、高周波の回り込みやノイズ対策などの配慮はしておりません。
参考にされる場合は自己責任でお願いします。

関連する記事のリンクを下記します。併せてご参照ください。
【備忘録】CP2102 USBシリアルドライバーのインストール
ID-51/31のCI-V取り出し用変換ケーブル
続:ID-51/31のCI-V取り出し用変換ケーブル
【備忘録】CI-V接続のHAMLOG設定

#自作室 #CI-V #電子工作 #アマチュア無線




いつもお世話になっている電子工作の大先輩からOrangePicoを譲り受けました。


Dual CPUのUSB制御もできるType D互換です。

ORANGE picoのことは、まだよくわかっていないのですが、搭載されているORANGE BASICが、数値の範囲(32ビットの整数、単精度実数)や文字列処理に秀でていて、また、USBも使えたりするので、IchigoJamとは違った分野で試せそうです。

IchigoJamでとことん組んでみて、もし、もの足らなかったらOrangePico に移植する手もあるかと考えています。共にBASICなので移植性も良いですし。

用途的には、漠然とですが、無線ネタで、各種のキーヤーやメッセージキーヤーとか、CI-Vを使った無線機の外部制御(リモコン)とか。

IchigoJamと同じくORANGE picoも 昔懐かしのBASIC言語ですので、馴染もあります。

このORANGE picoも加わって、電子工作のバリエーションが増えそうです。

#自作室




構想から1年かかりましたが、プチ自作のユニバーサル基板に組込みに便利なIchigoJam互換の新しい基板をFusionに出図しました。

部品実装後の3Dイメージです。

前回の基板よりも1ピッチ分サイズが大きくなりましたが、今回は標準サイズの水晶を採用。(前回は表面実装水晶で半田付に難がありました。)
また、Video出力のチップ抵抗も実装したので、変換基板を工夫して作れば、奥側の8ピンからIchioIgaiに繋いでプログラミングができるかも と期待しています。

でも、だいぶ無理して配線を押し込みましたので、果たして上手く動くやらどうやら??。
生基板の到着が楽しみです。


関連記事:
無接点式パドルとIchigoJamエレキーをFRISKケースで作ってみました 2018/05/27 (Sun)
ペットボトルキャップサイズのIchigoJamを作ってみました 2018/05/20 (Sun)
IchigoJam x 光るカセットケースでハーバリウム用LEDイルミネーション台を作ってみました 2018/05/06 (Sun)
「光るカセットケース x IchigoJam」に 傾斜スイッチを追加 2017/12/03 (Sun)
「光るカセットケース x IchigoJam」を自作ユニバーサル基板で作ってみました。 2017/11/25 (Sat)
私も「光るカセットテープ x IchigoJam」を作ってみました 2017/11/12 (Sun)
IchigoJamを組み込んだハート型LEDをユニバーサル基板で作ってみました(その1)2017/05/05 (Fri)
IchigoJamを組み込んだハート型LEDをユニバーサル基板で作ってみました(その2) 2017/05/07 (Sun)
端子配列2017/05/01 (Mon)
基板到着、Lチカ成功! 2017/04/29 (Sat)
出図完了! 2017/04/15 (Sat)


#IchigoJam #IchigoHam #自作室




年に一度のこの話題です。

2014年に、ひょんな事から立ててしまった仮設;
・アマチュア無線家が増えれば円安になる??
・円安になればアマチュア無線家が増える??

アマチュア無線のニューカマー資格である第4級アマチュア無線技士(四アマ)の新規取得者数と米ドルの為替レートに相関関係がある・・・!?

以降、2013年 2014年 2015年 2016年 と無線従事者数のデーターが更新されるたびにグラフで検証をしてきましたが、まんざら間違いではなさそうでして。

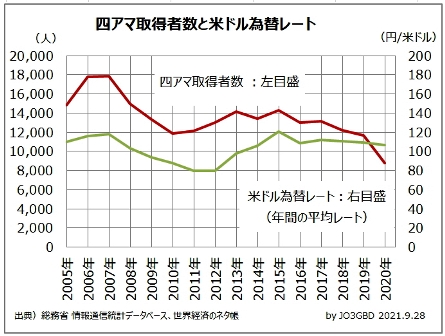

先ほど、昨年度の無線従事者資格者数が総務省のホームページで公開されているのに気づきましたので、早速、2017年度の無線従事者数(4アマ新規取得者数)と、2017年のUS$の年間平均為替のデーターを、昨年のグラフに追加してみたら・・・


なんと、2016年→2017年は米ドル為替も4アマ数も揃ってほぼ横ばい! やっぱり相関関係は否めませんね。

いったいどういう風桶理論があるのか、どなたか研究してみようという輩はおられませんか?
まあ、それでどうしたのお話ですけど、気になりますね。Hi !

関連記事:
為替とアマチュア無線の不思議な関係? 2014/11/16
為替とアマチュア無線の不思議な関係? Part 1.5 2015/06/06
為替とアマチュア無線の不思議な関係? Part 2 2015/08/29
為替とアマチュア無線の不思議な関係? Part 3 2016/07/09
為替とアマチュア無線の不思議な関係? Part 4 2017/08/31

出典:
・四アマ取得者数:総務省 情報通信統計データベース 資格別無線従事者免許取得者数の推移 より、第四級アマチュア無線技士 無線従事者免許取得者数の前年度(4月-3月)からの増加人数
・米ドル為替レート:世界経済のネタ帳 より、USドル/円の為替レートの推移(年間の平均レート)

【為替とアマチュア無線の不思議な関係?】
