組み込み用に特化したIchigoJam基板、いつしかSNSでは「ミニマム」と呼ばれるようになりました。
今回、新版の第四弾も加わりましたので、これを機にこれまで作ったミニマム・ジャムを一覧にまとめてみました。

(逆時系列)

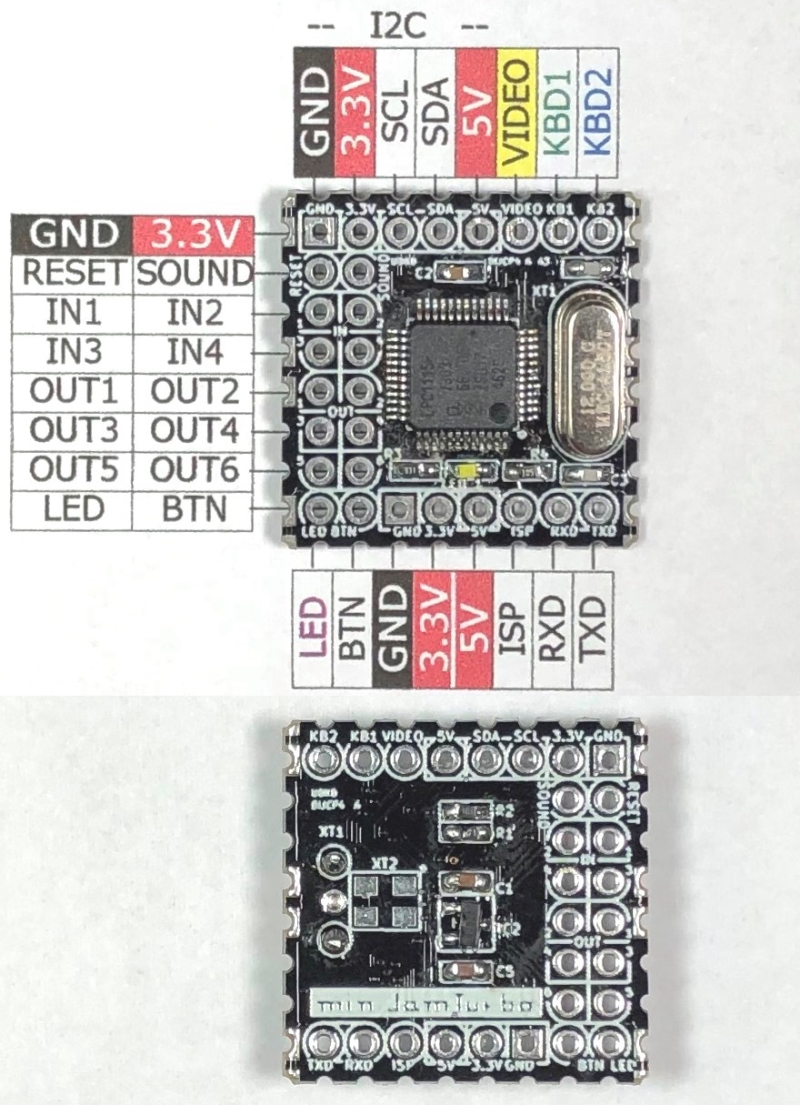

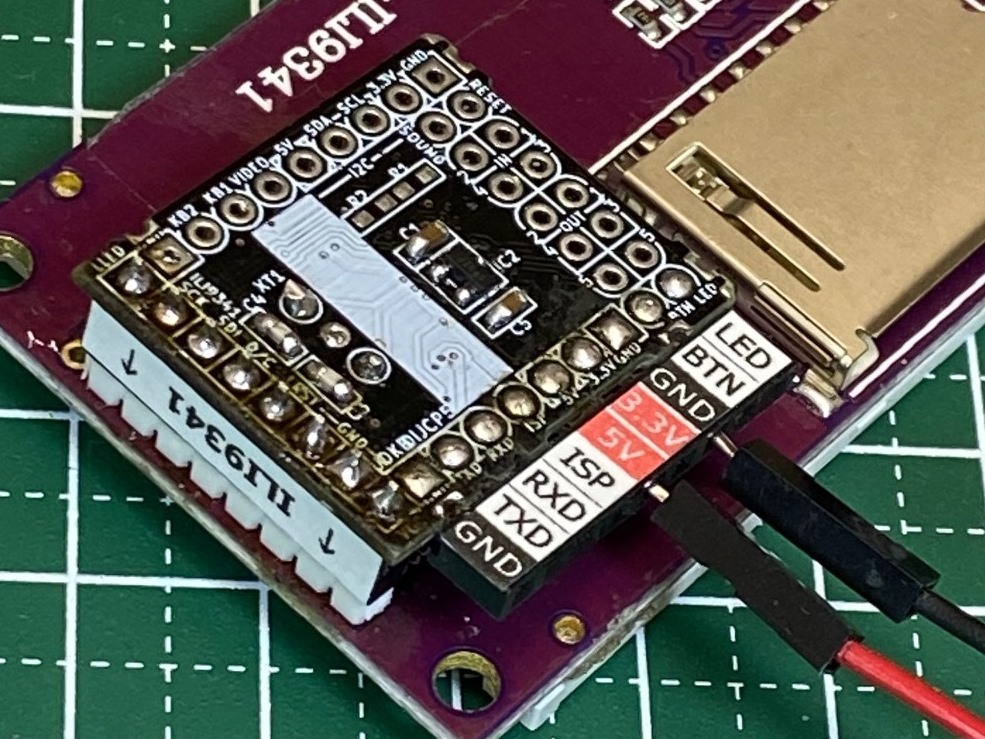

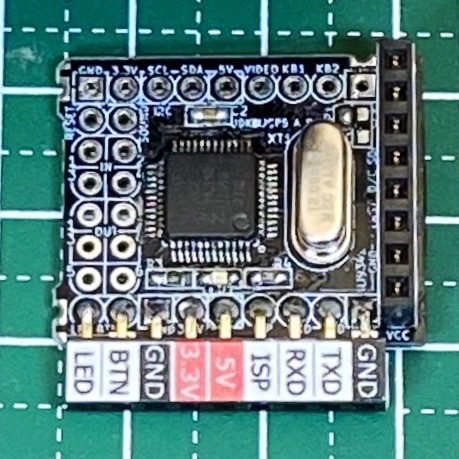

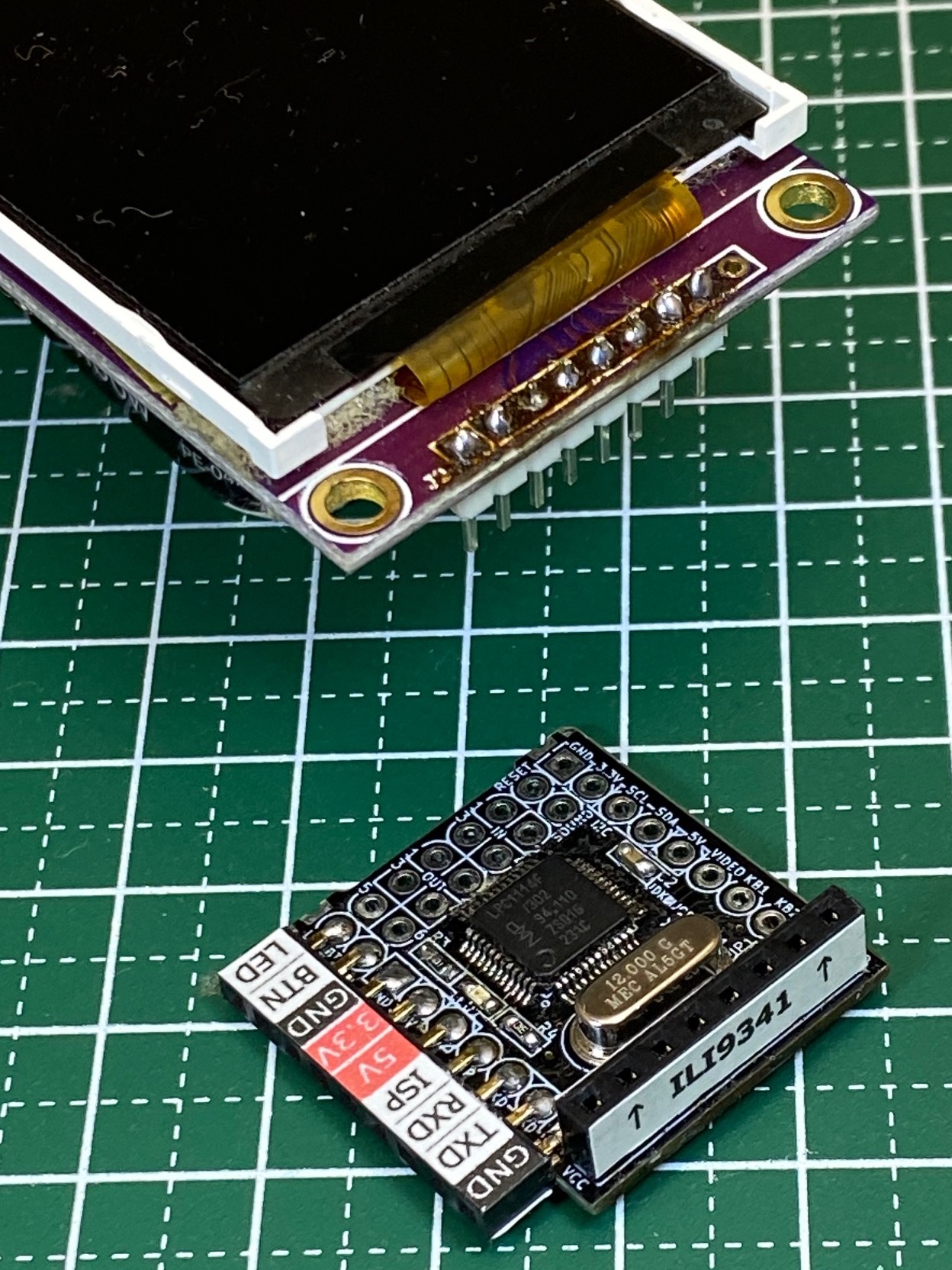

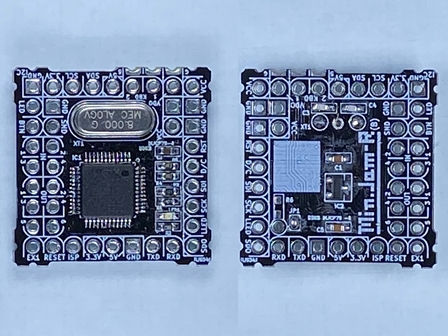

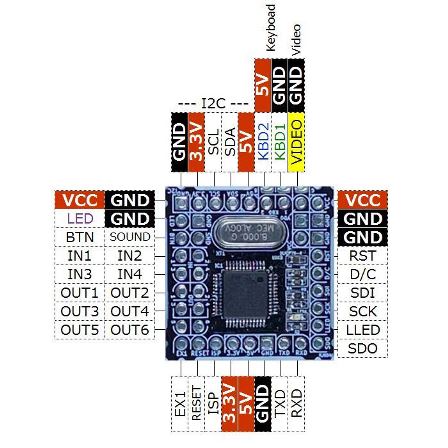

ミニマム・ジャム・ターボ(2019年8月)
・LPC1115 QFP48 64KB対応(プログラムサイズ拡大版IchigoJamファーム搭載可能)
 ・HC-49/S型水晶/チップ水晶/セラロック取付可能
・5V駆動(レギュレータICを搭載)
・3.3V駆動(レギュレータICを実装しない場合)
・I2C端子配列
・LED搭載
・2.3cm角サイズ

(図番:DIJCP4)

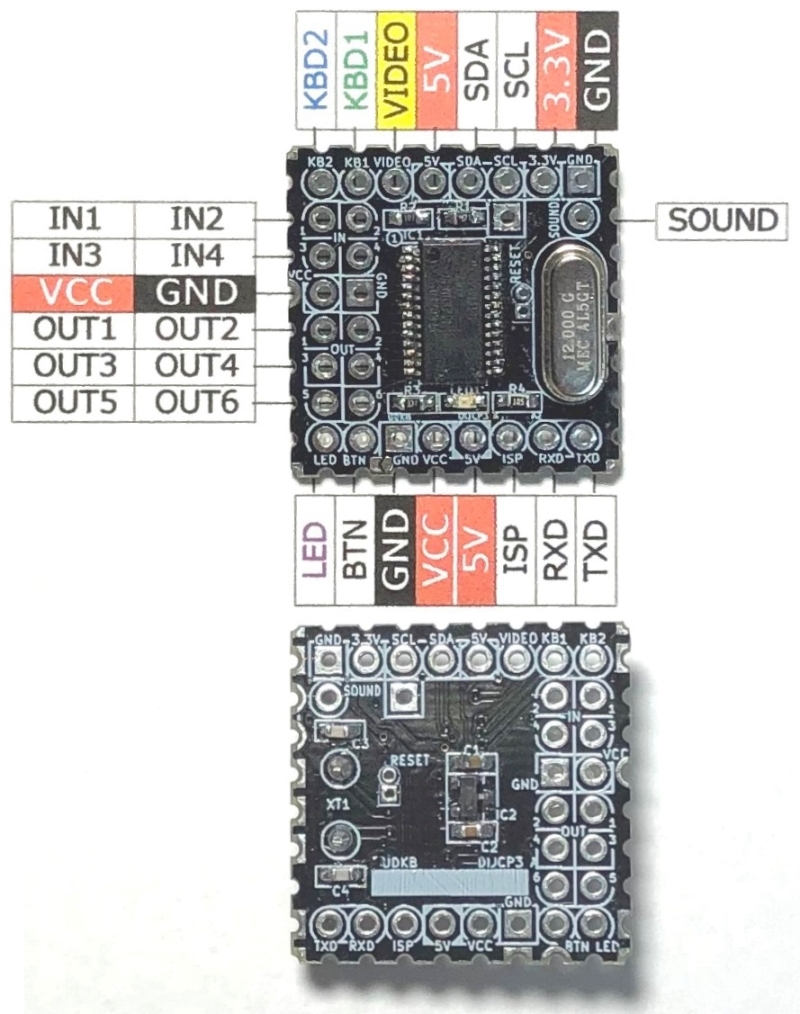

ミニマム・ジャム #3(2019年4月)
・5V駆動(レギュレータICを搭載)
・3.3V駆動(レギュレータICを実装しない場合)
・HC-49/S型水晶搭載
・I2C端子配列
・LED搭載
・2.3cm角サイズ
・BTN-GND半田ジャンパー

(図番:DIJCP3)

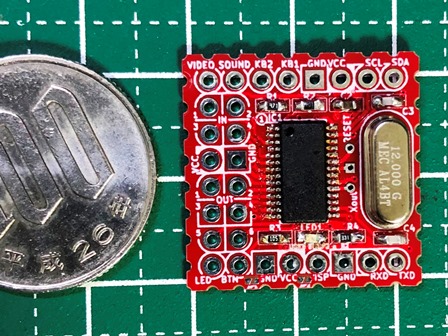

ミニマム・ジャム#2(2018年9月)
・HC-49/S型水晶搭載
・片面実装
・IC2接続端子並び
・3.3V駆動
・LED搭載
・2.3cm角サイズ
・BTN-GND半田ジャンパー
(図番:DIJCP2)

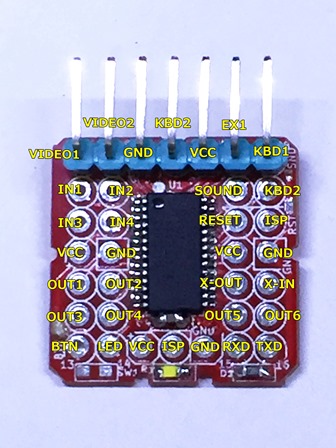

ミニマム・ジャム#1(2017年4月)
・3.3V駆動
・LED搭載
・2.0cm角サイズ
・BTN-GND、SOUND-GND半田ジャンパー
・チップ水晶実装可(裏面)
・リセットIC実装可(裏面)=動作未検証

(図番:DIJCP1)

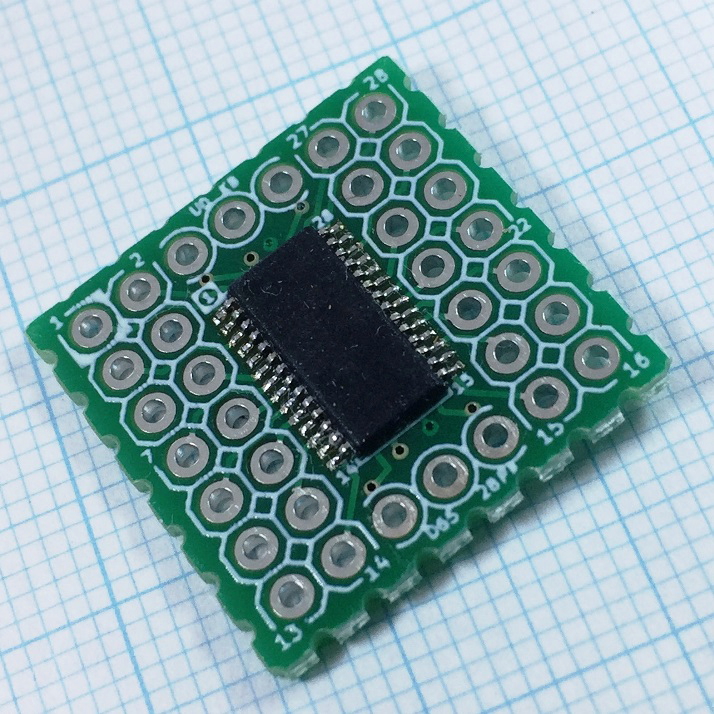

ミニマム・ジャム#0(2018年3月)
・TSSOP28→2.54mmピッチ変換基板
・2.0cm角サイズ
・空き端子6個
・チップ部品実装スペース

(図番:D6528P)



#IchigoJam #IchigoHam #自作室
