組込み用に特化した小さな基板の製作 - その7：ピンソケット/ヘッダを付けてみた

＜ ユニバーサル基板への組込み用に特化した2.3㎝角の小さなIchigoDake相当の基板の製作記事です 。＞

前回の記事

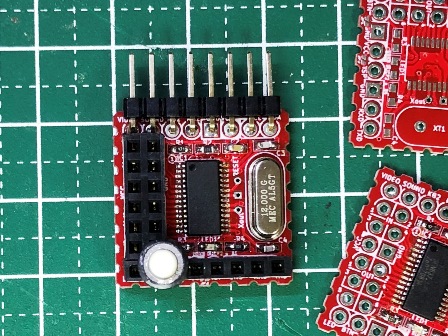

基板にピンソケット(低背タイプ)とピンヘッダを取り付けて、信号名のラベルを貼ってみました。
また、USBケーブルを流用したIchigoIgaiへの接続ケーブルも作ってみました。

ボタンはリード付タクトスイッチをピンソケットに挿入。

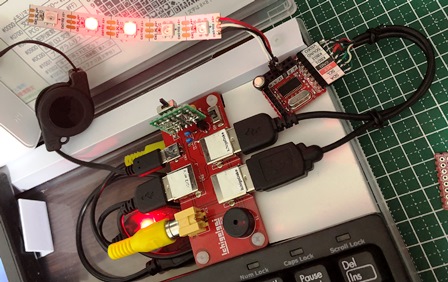

IchigoIgaiに接続してプログラミング。
USBケーブルを流用した専用ケーブルで接続。


実行専用の例。

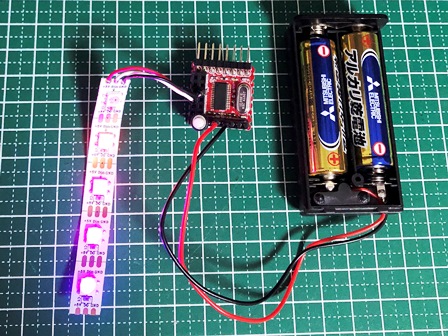

ボタンを押しながら電源（単3電池2本）投入で自動実行。

ちょっとした実験には便利そうです。
でも、基板を固定する工夫が要りますね。次版の基板の課題です。
