先月に作ったFRISKケースの無接点キーヤー(IchigoJamで制御)の回路図を描き起こしました。IchigoJamのプログラムと併せてご紹介します。

その前に、先の製作記事はこちらです。→ 無接点式パドルとIchigoJamエレキーをFRISKケースで作ってみました

また、キーヤーの試し打ち動画は、こちらですのでご覧ください。

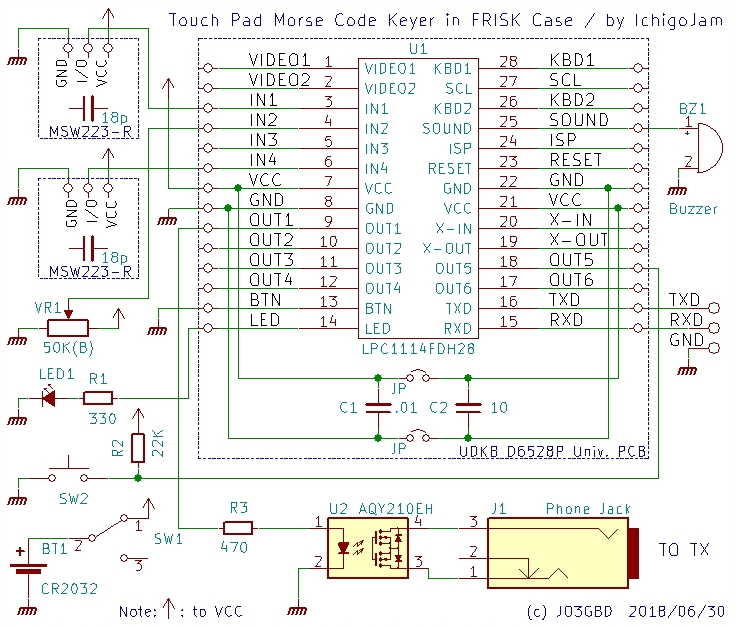

先ずは回路図です。


↑画像をクリックしたら拡大版が開きます

現物合わせで回路図も書かずに作ったので、忘れないうちに現物→回路図化をと思いつつ、結局一ヶ月も経ってしまいました。
回路の説明などは製作の記事をご参照ください。

次にキーヤーのプログラム、IchigoJamのBASICです。荒削りですが今はこうなっています。

5 'FRISK E KEYER W/CS 180602
10 OUT 1,0:LED 0:OUT 5,-1:VIDEO 0:BEEP 10,5
20 T=(1024-ANA(2))/168+2
30 IF IN(1)=1 OUT 1,1:LED 1:BEEP 10,1000:WAIT T:OUT 1,0:LED 0:BEEP 0,0:WAIT T
40 IF IN(4)=1 OUT 1,1:LED 1:BEEP 10,1000:WAIT 3*T:OUT 1,0:LED 0:BEEP 0,0:WAIT T
50 IF IN(10)=1 GOTO 20
60 LET[0],1333,333,11133,331,3111,311,31131,11133
70 FOR I=0 TO 7
80 N=[I]
90 T=(1024-ANA(2))/168+2
100 B=10000:FOR J=0 TO 4:M=N/B%10
110 IF M OUT 1,1:LED1:BEEP10,1000:WAIT T*M:LED 0:OUT 1,0:BEEP 0,0:WAIT T
120 B=B/10
130 IF IN(1) OR IN(4) J=4:I=7
140 NEXT
150 WAIT T*3
160 NEXT
170 GOTO 20

スクイズ付のエレクトリックキーヤーと、ワンボタンで固定メッセージ(自局コールサイン)送出に対応しています。
なお、60行以降のモールス符号の自動送出プログラムは、IchigJam開発者の福野さんのブログ「 IchigoJam モールス信号エンコーダー アルファベット編」を参考にさせていただきました。

ちなみに60行は私のコールサインのモールス符号データです。(1333=J、333=O、11133=3 ・・・)

以下にハードの写真を再掲します。









さて、このFRISKキーヤーをA1ClubのOn Air Meetingチェックインの機会で実際に一か月間使ってみました。その際に気付いたことを、次のバージョンのハード/ソフトで改善できればと考えています。
例えば、

・キータッチ感度を微細な調整をできるようにしたい。
 →タッチ感度調整用トリマコンデンサの追加?

・スピード調整のボリュームが回しにくく調整もしにくい
 →スピードUP/DOWNをタクトスイッチで設定。電源OFF時もスピード設定保持
・リグへのキー出力ON/OFFスイッチの追加。
(キー調整中にリグのBreak-in OFFをししなくて済むように)
 機能追加。(ダブルファンクションでも可)

・ソフト処理の改善(短・長点の1:3が崩れているのが聴感でもわかる)
 →ソフトの処理方式を変更し、キーの出力中に各種処理を行うようにする。

・メモリーキーヤーの追加
 現在は固定メッセージ=自局コールサイン=のみの対応。
 → 任意のメッセージを登録できる機能追加。

なお、上記を書くのは簡単ですが、果たしてFRISKケース内に実装できるも含めて、出来るかどうかは甚だ”?”ですが。hi!

#IchigoHam #IchigoJam #自作室
