秋になりました。サンマの季節です。
ということでJT-65です。(なんのお話か気になる方はこちらをご覧ください。)

で、JT65にQRVするためにデジタルモードインタフェース”とりあえずバージョン”を作りました。

これです。

たったこんだけ?
こんなのでいいの?

とも思いましたが、とりあえずはいいはずです。

回路図ではこうなります。

こう繋ぎます。

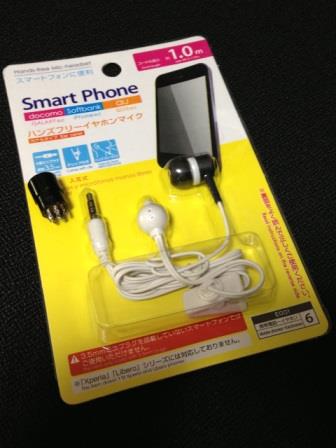

PCのオーディオジャックがイマドキのコンボタイプ(スピーカー端子とマイク端子が合体したもの)なので、取り扱いが厄介です。とりあえず、100円ショップのスマホ用イヤフォンマイクをばらして流用できました。

(追記)リグのVOXをONにします。

で、ざっとレベル調整をして(※)・・・。だめですね。デコードしません。
ひょっとして・・・と、パソコン内蔵時計をJST Clockで確認したら、なんと9.2秒差がありました。これではデコードはしません。時計調整をして再トライ。

デコードができて、CQを出しておられるDX局に応答し・・・・QSO成功!!


インターフェース(?)もりあえずは動作したようです(ちなみにIC-756ProIIはRF Powerは10W弱でTX、PCはDellのLatitudeE5520です。)が、あくまでもとりあえずの簡易版ですので、折を見て組みかえる予定です。いろいろと気になる点がありまして・・・
・リグとパソコンのDC直結を教科書通りにトランス分離・・・
(そのためのST-23も購入済)
・リグのマイク端子(8Vが重畳)をDCカップリング・・・
・背面のACCに接続しAFレベルの固定(ボリュームに依存しないように)・・・
・レベル調整用VRの追加・・・
などなど。これって、ひょっとしたら昭和世代の性(?)なのかも、とか。(特に、ST-23を入れないと落ち着かないのは・・・)

さて、JT65の印象ですが、なんともいえない神秘的な時間の「間」がVY FBですね。

受信は滝を見ながら祈るように約50秒間待ち、デコードが出たら即座(10秒以内)にアクション・・・ 送信時はなにをするわけでもなく座してひたすら一分待ち・・・ そんなことの繰り返し・・・
神秘的な音階を聞きながらのこの「間」は、とても新鮮に感じました。

JT65を運用する方が増えてきていますが、この「間」も人気の理由なのかも知れませんね。

以上、とりあえずのご報告まで。

(※)レベル調整の内容についてコメントに補足しました。
PR




コメント

簡単みたいですね

JT65ってそんなに簡単なんですか!?
でも、レベル調整とか、ノイズ対策とかノウハウがありそうですね。

Re:簡単みたいですね

>JT65ってそんなに簡単なんですか!?
>でも、レベル調整とか、ノイズ対策とかノウハウがありそうですね。

RE:簡単みたいですね

おーさんさん。コメントありがとうございます。
そうなんです。運が良かったのかもしれませんが、当局の場合は意外なほど簡単にできてしまいました。
レベル調整も一般的な調整をしただけでOKでした。ノウハウというほどではありませんが下記します。(ブログ本文にも注釈を追記します)

・リグ→PC
[触ったところ]リグのAFボリューム、画面左上のスライドバー
 ※Audio Input Levelsのグラフが適度に振れる感じに。
(デシベル値の赤文字が黒文字になるレベルがベストだそうですが、そこまで微調整をしなくてもデコードが出来ています)

・PC→リグ:
[触ったところ]リグのマイクゲインボリューム、PCの出力設定
 ※リグのALCメーターが適度に振れる感じに。
(一応、サブリグで送信音を受信して歪んでい事の確認はしました。)

ノイズ対策も特に何もしていませんが、安定しています。
実は本文に書いたトランス分離やマッチングを試みたのですが、ノイズを拾って逆に不安定になり、結局、元々の簡易型の直結式に戻しました。このとりあえず版でFBに動作しています。
回り込み発生せず、用意したパッチンコアの出番もありませんでした。まあ10Wですから。

あくまでも当局の場合の事例として、ご参考頂ければ幸いです。

  • 2013/11/04(Mon.)
  • 返信:JO3GBD

まだ理解できません

だいたいは感じがつかめたのですが、リグの送信状態にはどうやってするのですか。

  • 2017/01/31(Tue.)
  • 投稿:JG3LHR
Re:まだ理解できません

コメントありがとうございます。送受信の切り替えは、リグのVOXをONにして行います。

(ブログ本文にVOXの記載が漏れていたので追記しました。ご指摘ありがとうございました。)

  • 2017/01/31(Tue.)
  • 返信:JO3GBD
