IchigoJam x アマチュア無線の「IchigoHam」ネタの記事です。


前回のIchigoJamを使ってID-31の周波数をテレビの画面に拡大表示してみた で、IchigoJamと無線機(ICOM社のCI-V)のインターフェースを試み、とりあえず連携は成功をしましたが、一部課題が残っていました。

IchigoJamがインターフェース回路(TXDとRXDがループ)の信号をキーコマンドと認識し、最悪暴走をしてしまう問題がありました。これを回避するためには、プログラムを一旦SAVE0して自動実行(ボタン+電源ON)で起動する必要がありましたが、これではいろいろなプログララムを試すには面倒でした。

そんな折、嬉しいことにインターフェース回路の解決策のアドバイスをTwitterメッセージでいただきました。OUT6(起動/リセット後は0=LOWになる)を利用してRXDをマスクして、UART初期化後にOUT6を1=Highにするというものです。
なるほど。流石です。ありがとうございました。

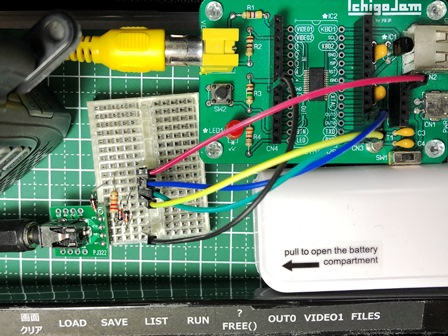

頂いたアドバイスを基にIchigoJamとICOM CI-Vのインターフェース回路の改善実験をしました。 その結果、

回路図はこうなります。

プログラムは前回のプログラムに、第25行の”OUT 6,1”の一行を追加するだけです。


・・・
20 UART 0,1:BPS 4800:CLS:CLV:VIDEO 3
25 OUT 6,1
30 UART 1,0:LC 0,-1:PRINT CHR$(#FE);CHR$(#FE);CHR$(D);CHR$(#E0);CHR$(#03);CHR$(#FD);:UART 0,1:GOSUB 100
・・・



これで、いちいち自動実行をしなくても、普段通りにIchigoJamの電源投入しプログラムして「RUN」で問題なくできるようになりました!!


このインフェースの改善でプログラミングが数段やりやすくなりました。周波数のテレビ表示に加えていろんな無線機/IchigoJamの連携を試してみたいと思います。


前回の記事動画も併せてご覧ください。
IchigoJamを使ってID-31の周波数をテレビの画面に拡大表示してみた




#自作室 #CI-V #電子工作 #アマチュア無線 #IchigoJam #IchigoHam
