AH-4を使用してマルチバンド対応で、設置も簡単な超お手軽アンテナを・・・ と思いつつ数年が過ぎています。

色々と思案しているのですが、構想すれども構想倒れも多くて、なかなか進みません。

今シーズンこそ何とかしたいと、とりあえず出来たところまででテストをしてみました。

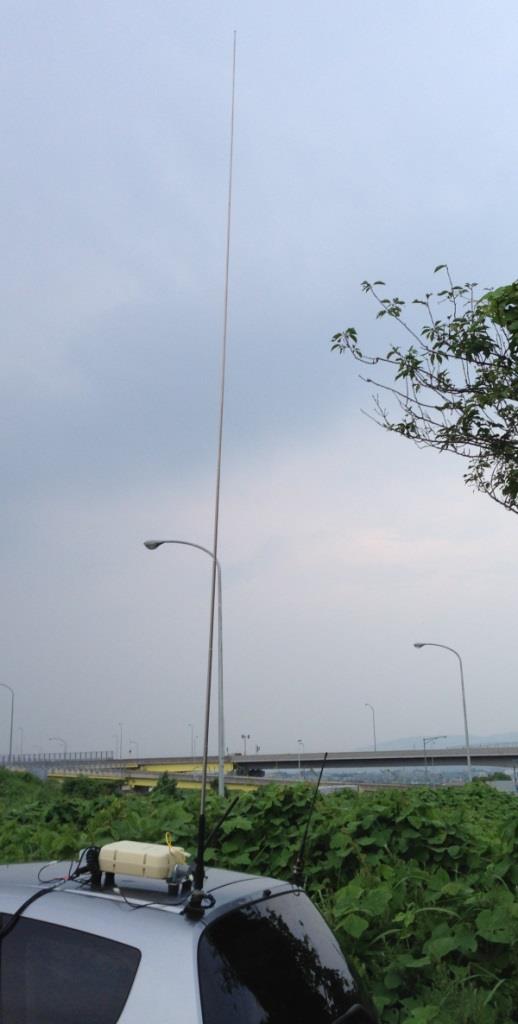

こんな感じです。

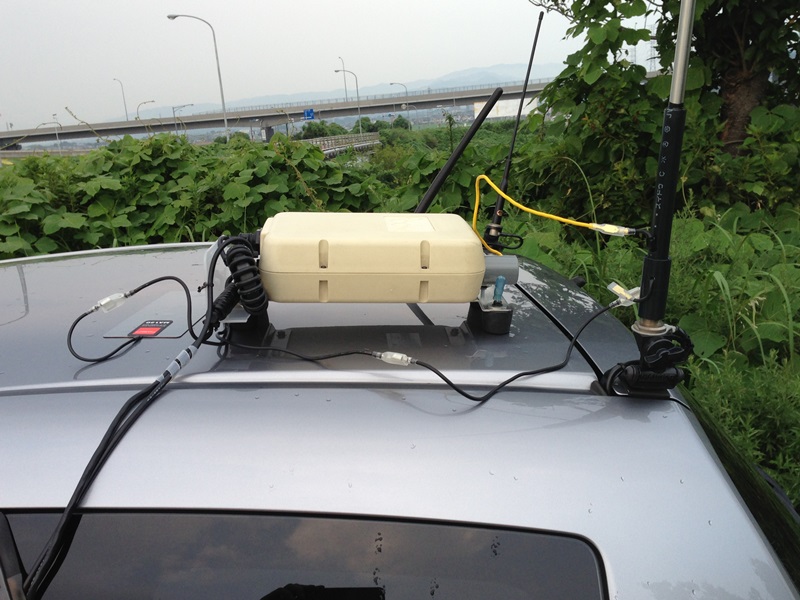

アンテナは2.5m長のロッドアンテナで、モービル基台はロッドアンテナの保持とアース取り出しにのみ使用しています。

7MHzより順次TuneしてSWRを確認。なかなかいい感じでしたが、肝心の6mバンドがダメでした。
SWRが下がりません。多分、アースラインの引き回しに課題があるのかと。

それに、アースライン接続に用いているダブルギボシ端子は、脱着が固くて難しいし、その割に接続が頼りなく、このままでよいのか考えどころです。(もともとギボシ端子の用途は、何度も繰り返して脱着するモノではないですし。)

同軸(RG-58A/Uを使用)とコントロールケーブルの取り回しや、その他もろもろの工夫も必要で、超お手軽アンテナというにはまだまだ道半ばですね。

テストついでに、7/10/18/21MHzで数局とQSOいただきました。(運用地はJCC2215/LA12でした。)

それはそれとして、今日もIC-7000Mの発熱が心配でした。今の設置方法は放熱的には良くないので、この改善のほうが急務なのかも。
