IchigoJam用のCWインターフェース基板の組み立て開始

先日の続篇です。(あ、先日のワクチン副反応は治まり「復活」しています。）

モールス/CW関連の各種プログラムに使えるIchigoJam用のインターフェース基板を、取り急ぎ最小構成で組み立てました。今日のところはCQ誌2016年4月号に寄稿したときの回路とほぼ同じです。

◆ 基板のご紹介 ◆

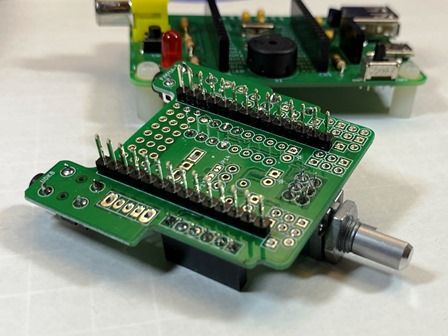

インターフェースの裏側(下側) です。


部品リスト（今回実装した部品のみ）

部品 番号	名称	型番/定数	備考
R11	抵抗	22kΩ1/6W	{R-16223}
R12	抵抗	22kΩ1/6W	{R-16223}
R13	抵抗	3.3kΩ1/6W	{R-16332}
C11	コンデンサー	0.1μF積層セラミック	{P-00340}
C12	コンデンサー	0.1μF積層セラミック	{P-00340}
TR1	トランジスタ	2SC1815Y(互換品)	{I-06475}
VR1	可変抵抗	50kΩB基板取付用	{P-03605｝
CN11	ステレオミニジャック	3.5mm小型基板取付用[ST-005-G]	{C-02460｝
CN12	ステレオミニジャック	3.5mm小型基板取付用[ST-005-G]	{C-02460｝
CN13	ピンヘッダ	14Pin(分割して使用）	{C-00167｝
CN14	ピンヘッダ	14Pin(分割して使用）	{C-00167｝
CN15	ピンソケット	6Pin（メス）[FH-1x6SG/RH]	{C-03784｝

{　｝内は秋月電子の通販コード

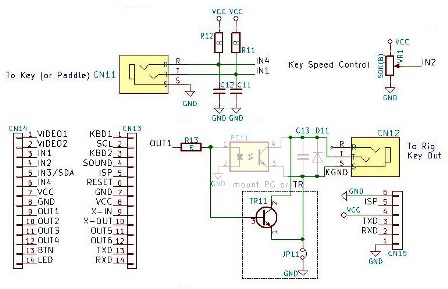

CWインターフェース回路図（今回実装した部分のみ）

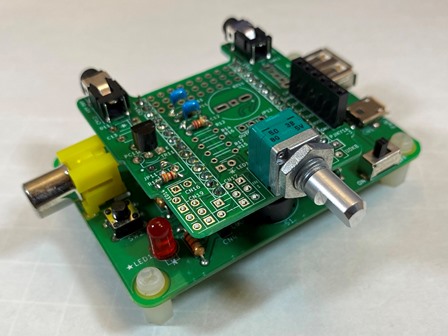

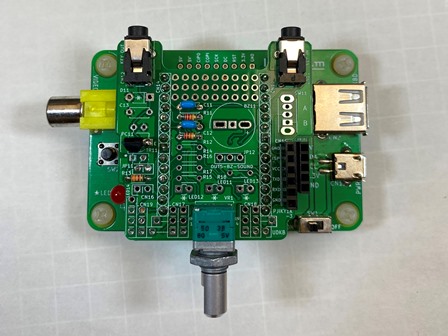

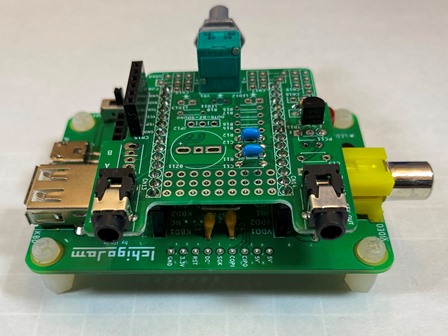

IchigoJam-Rβの上に装着しました。

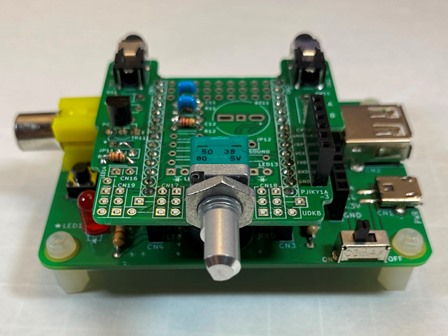

手前はスピード調節用ボリュームです。

IchigoJamのCN5には被らないので、インターフェースを付けたまま、EEPROMを挿せます。


IchigoJamのボタン操作やLED確認も可能


Keyの入力（写真の左）とKey出力（右側）のジャック

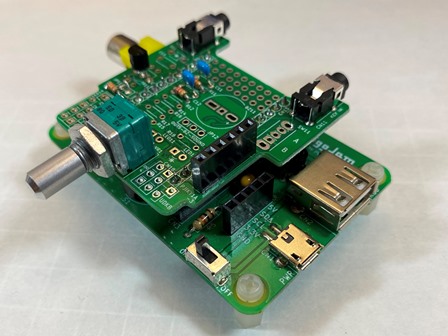

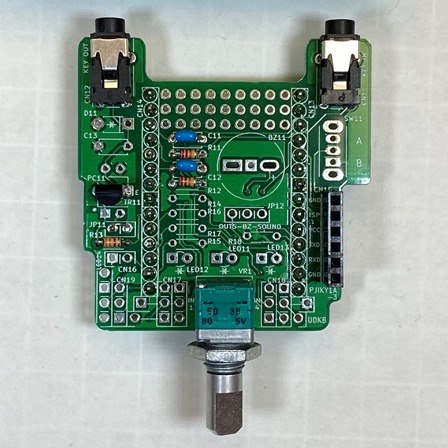

上から見たところ

部品は未だ一部分しか実装していません。

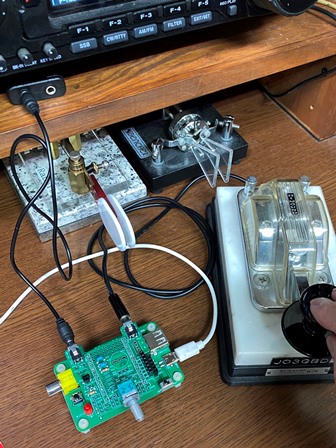

電鍵と無線機に繋いで半自動キーヤープログラムで動作確認。

今後、このインターフェース基板に回路を追加しつつ、IchigoJamのCW/モールス関連各種プログラムを試していこうと思います。

なお、この基板については、こちらの記事をご参照ください。

#IchigoJam #IchigoHAM #自作室

---

　　　　

IchigoJam用のCWインターフェース基板が着弾！ しましたが・・・

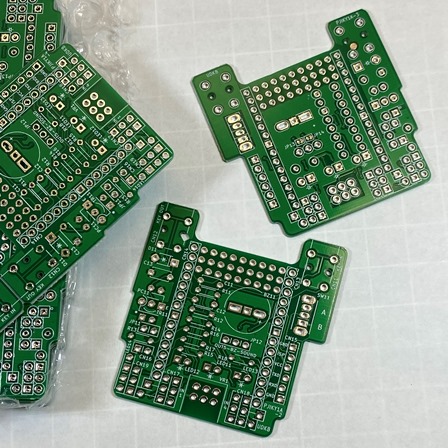

先日出図したIchigoJam用のCWインターフェースシールド基板が着弾しました。

早速、組み立てて・・・と、したいところですが、実は昨日に新型コロナワクチン2回目を接種して、只今、熱がございまして・・・

治まってからまた後日にご報告します。

#IchigoJam #IchigoHAM #自作室

---

　　　　

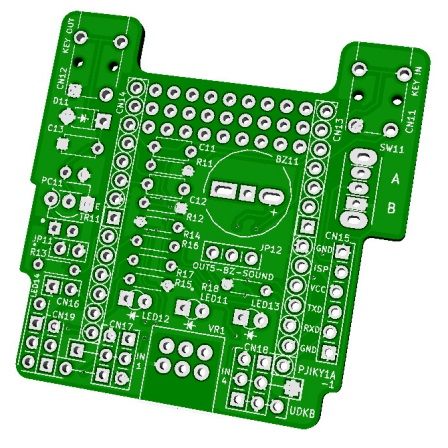

IchigoJam用のCWインターフェースシールドを出図

モールス/CW関連の各種プログラムに使えるIchigoJam用のインターフェースシールドを出図しました。

ちょっと欲張って、

• レガシーIchigoJamと高速高機能版のIchigoJam－Rの両対応。
• KEY-IN、KEY-OUTは3.5mmジャックを装備し電鍵の接続可能。
• OUT側はフォトカプラ（高周波アイソレート）かトランジスタのいずれでも実装でき無線機直結可能。
• INは電鍵のチャッタ防止のCR付でエレキー用に左右2回路入力 ・手前中央に小型の可変抵抗を実装(1連でも3連でも実装可）でANA入力（スピード調節用）
• 可変抵抗の両側にタクトスイッチか静電タッチスイッチモジュールも付けられるようにした。（INジャックとパラ接続）電鍵をつながなくても簡易キーやモールスごっこにも使える。　可変抵抗器を挟むようにタッチモジュールを取り付けてタッチパドルやダッチ複式電鍵も試せる。
• ブザーはSOUNDかOUT5（PWM）駆動し、ブザー実装なし版JAMと実装版JAMの両対応。ブザー実装版JAMでは二つのブザー駆動も可能。
• ボタン端子（ANA(0)）から外部キーパッド(抵抗分圧式）で6個の外部キー接続可能。(メモリーキーにも使えないかと）
• ネオピクセルのLED接続でフルカラーLED実装可能で、更にフルカラーLEDテープ接続も配慮（視覚的にモールス符号をのろしのように表現できるように）
• 5㎝x5㎝サイズで、IchigJamのCN5やスイッチ、LEDの上部、IchigoJam-RのLCD信号端子は避けた外形にした。（EEPROMが刺さるように）

欲張り過ぎたのでうまくできるか自信はありませんが・・・

基板が到着したらまたご報告します。 (その後、もし無口になったらご察しください　hi！）

#IchigoJam #IchigoHAM #自作室

---

　　　　

【備忘録】FT8 (JTDX) の交信結果をTurbo HAMLOGの入力ウインドウへ転送する設定

JTDXを使ってFT8で交信した結果を自動的にHAMLOGの入力ウインドウへ転送するように設定をしました。設定した手順を備忘録としてここに記します。

HAMLOG（Ver5.32ｃを使用）で
 [オプション] > [JT-Get's]

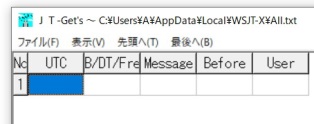

この画面で　[キャンセル]をクリック
次に現れた画面で

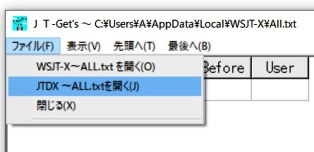

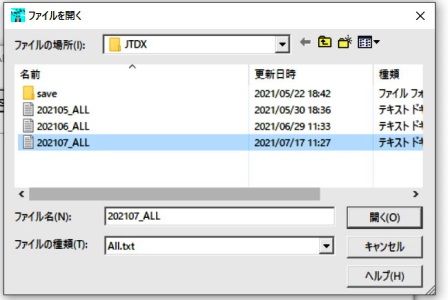

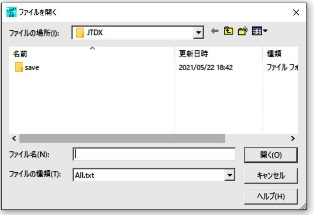

[ファイル] > [JTDX～ALL.txtを開く]

最新月のALL.txt を指定して  [開く]

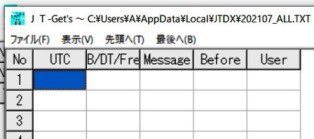

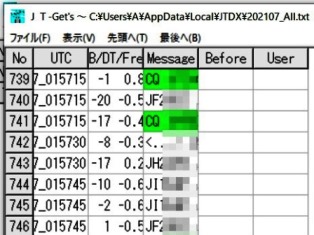

このような空白の表が現れても気にせずに右上の [X] で閉じて、
新たな気持ちで [オプション] > [JT-Get's] して

おめでとうございます。

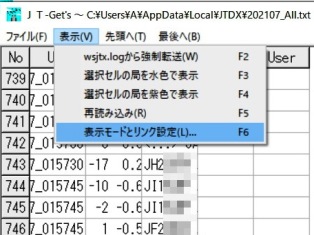

そして　[表示] > [表示モードとリンクの設定]

表示モードとリンク設定画面で

交信結果を入力ウインドウへ転送する　をチェック（✔）する。

これで、JTDXでFT8モードで交信し自局が”73","RR73"を送出したときに、交信結果が入力されたHAMLOGの入力ウインドウがポップアップするようになります。
(なお、HAMLOG起動後には [オプション] > [JT-Get's] をしておきます。）

#備忘録　＃FT8

---

　　　　

とりあえずのモービルシャックです。

いろいろ制約がある中でのモービルシャックを構築中なのですが（詳しくはこちらをご参照）、とりあえずはこうしました。

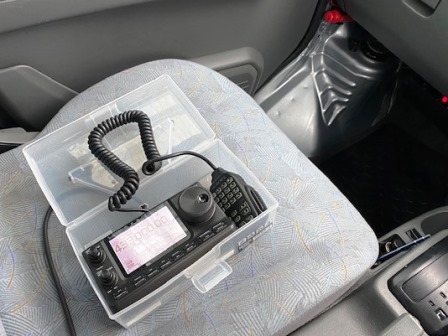

ひとりで運転中は助手席にこうやってIC-7100Mのコントロール部を

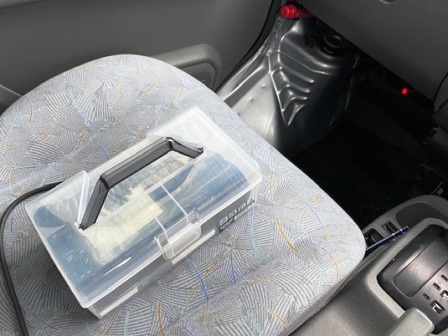

だれかが助手席に乗るときはこうやってふたをして後部座席へ

なお、IC-7100Mの本体はとりあえず後部座席の下に置いています。

＜続く＞

GBD号についてはこちらを参照ください。

#移動運用 #GBD号改造記

---

　　　　

ミニマムJAMを4インチモニタにおんぶしてもらいました！？

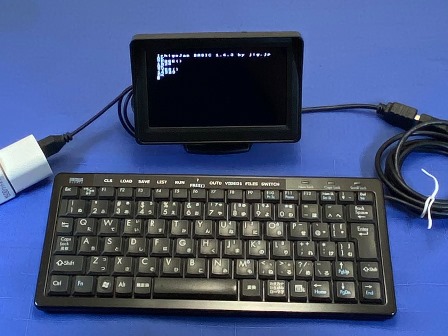

ミニマムJAMを4インチモニター背面に組み込んで専用機を作りましたのでご紹介します。

USB電源とキーボードをつなぐだけのシンプル接続、用途によっては（@ARUN:
実行専用で)キーボードの接続は不要です。
背面のピンヘッダから信号をつないで、UART通信やIOレベルのモニター機としてお手軽に使う予定です。

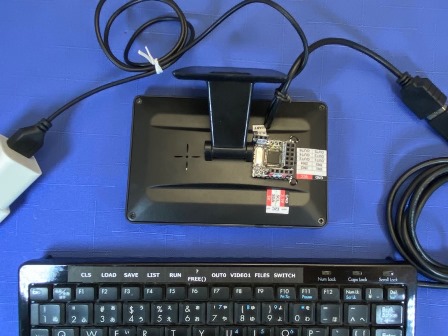

モニター背面にミニマムJAM#4を配置しました。

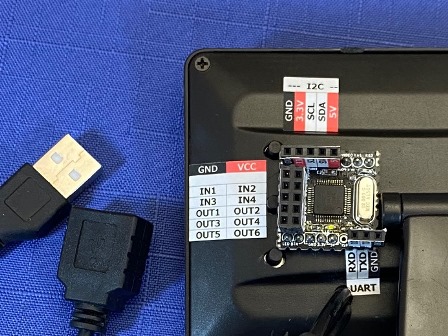

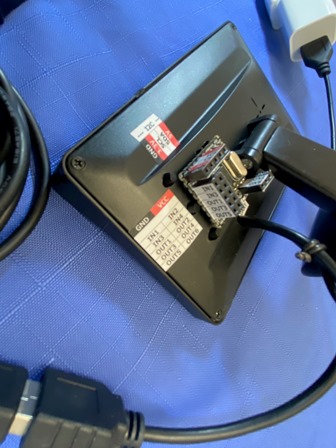

背面の各端子の拡大写真です。

JAMの全IO端子とTXD/RXDを外部と接続が可能です。
I2CはEEPROMモジュールへプログラムやデータを読み書き用にも便利です。
なお、ミニマムJAM基板 #4にはLPC1114/302（4KB版QFP）を搭載、ファームウェアは1.4.3を書き込んんでいます。

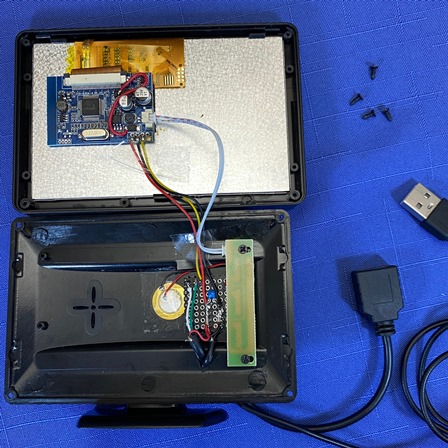

内部の様子です。

ケースに孔をあけて、ミニマムJAMの電源、VIDEO、キーボード信号をピンヘッダで貫通し、内部側に同じサイズのユニバーサル基板(写真手前)を中継し配線しました。
モニターの制御基板（写真奥側）は、基板回路をトレースして秘密の改造（？）をして5Ｖ単一電源で駆動に、VIDEO信号はJAMから直結しています。


他のIchigoJamや、その他の機器（例：無線機のCI-Vや電鍵）をつないで、シリアル通信やIOレベルのモニターをする測定器的な用途に使おうと思ってこのお手軽なJAMを作りました。
別のミニマムJAMとシリアル接続してプログラミング用コンソール的にも使えるかも知れません。
使用できたら後日アップしますね。

#IchigoJam #IchigoHAM #自作室

---

　　　　

初めての複式電鍵 ありがとうございます！

お世話になっている超OMさんからプレゼントを頂きました。

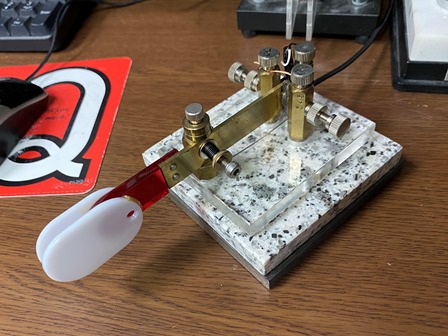

複式電鍵です。
このハムライフで初めて手にしました。

ありがとうございます！

少し練習をしてから実戦で大事に使かわせて頂きますね。

そして・・・いろいろと試せそうです。hi！

#ハムライフ　#IchigoHAM

---

　　　　

GBD号：バッテリー直結電源配線完了！

前の記事で　「バッテリー直結したいのですが、バッテリー室（荷台の下）から屋内への引き込み経路が見あたりません。」と書きましたが・・・・

見つかりました！

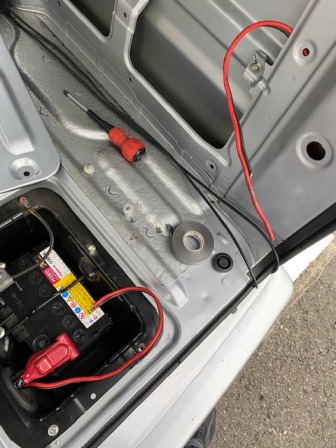

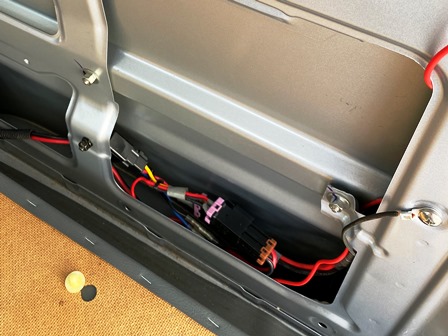

右後ろのバンパーの奥のグロメットから荷台横パネルの内側。


貫通！（呼び線を駆使しました。）

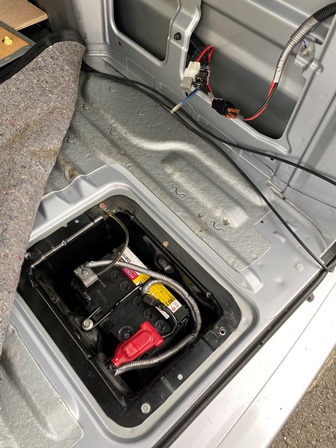

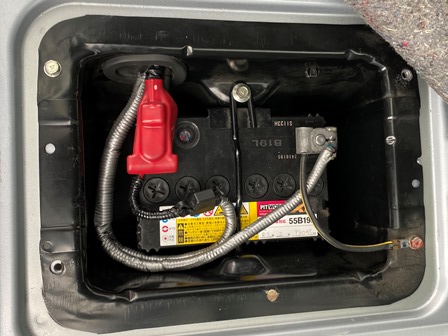

バッテリー室。


下側を通して室内へ。
ACC連動でON/OFFのリレーユニットとカプラは
FITで使っていたものです。
⇒　詳わしくはこちらに


右からの赤線はACC。
助手席奥のヒューズバックスから引き出しています。

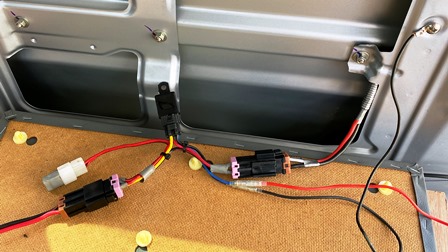

リレーを仮固定。
リレーを介した電源線（左側）は、後ろ座席下のIC-7100Mの電源に接続

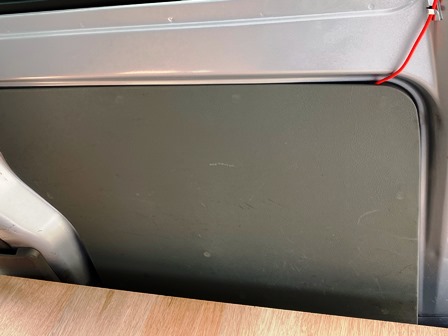

とりあえず元のパネルを戻しましたが、ここをDIYで色々と弄る計画です。

＜続く＞

GBD号についてはこちらを参照ください。

#移動運用 #GBD号改造記

---

＜PR＞

P-SC-40 矢崎 大容量 2極カプラセット 電源中継コネクター



エーモン リレー 4線(4極) DC12V・360W(30A) 3236

---

　　　　

赤がプラスと 限らない！ #ジャンク品あるある

自作中の基板にジャンクのLED照明のUSB電源ケーブルを再活用して・・・

ん、臭い、基板からほのかな煙が、USBケーブルが熱い・・・

？　？

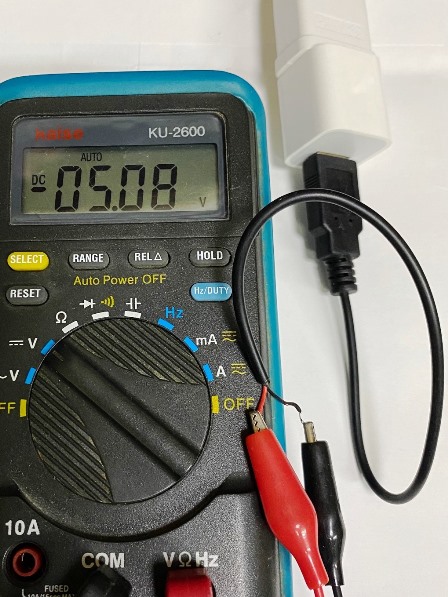

ケーブルをテスターで測ってみると・・・

赤線がプラスと思いこんだ私が悪かった！

＃自作室　＃ジャンク品あるある

---

　　　　

FT8デビュー

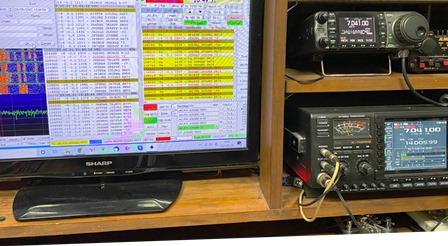

（この期に及んで感は否めませんが）本日、FT8デビューしました。

ふとしたきっかけでJTDXをインストールし18MHzでウォーターフォールとデコード画面を見ながらごそごそしていたら、誤ってCQが出てしまい、即応答局あって、難なくFT8初QSO成立。

その後、18MHｚと7MHzでCQを出したら立て続けに呼ばれてしまい、気がつけば40QSOしました。すべて国内局とですが。

まあ、8年前にJT65を経験しているので（JT65より交信のペースが速い以外は）FT8に特に驚きや感動はありませんでした。

なお、今回の接続ですが、

・無線機（IC-756PROII)とパソコンとのオーディオインタフェースは、マイク端子とパソコン直結（JT65の時と同じ回路⇒8年前の記事）でOKでした。

・JTDXの無線機制御のCAT（実際はアイコムのリグなのでCI-V）接続は、以前作ったHAMLOG連動のＵＳＢシリアルインターフェースがそのまま使えました。（ただし、HAMLOGとJTDXを同時にリグ制御はできません＝USBの仮想COMポートの取り合いになります。）


下の写真は、今回作ったマイク端子直結型のインターフェースケーブルです。

回路図(結線図）はこちらです。

#FT8

---
