暗黙の型宣言！

今日とあるSNSで、BasicプログラムでFor I = 1 to …と変数が何故”I”なのかという話題を拝見しました。

ここで、思わず口に出てきた言葉は「暗黙の型宣言」！
実に40年ぶりに触れる言葉です。フォートランでは変数 I、J、K...は、特に整数と宣言しなくても整数なので 、Iを好んで使うのです。
　
で、確かその本がまだあるはず・・と、ごそごそと。

ありました。

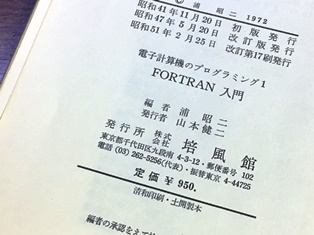

昭和51年/1976年の春、大学一年の時に手にしたFORTORANの教科書です。

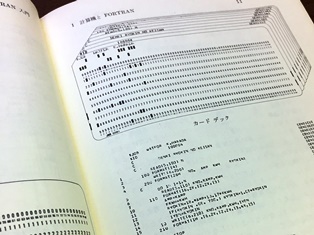

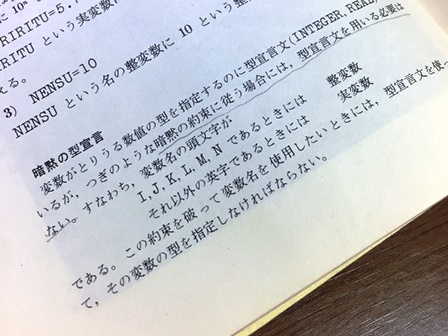

暗黙の型宣言のページ。41年前の私が引いたアンダーラインがありました。

そうでした。入力は穿孔カードでした。

なにせ、パソコンはおろか、ワンボードマイコンのTK-80が世に出る前のお話です。

こんな話をブログに書くようになるとは、私も歳を取ってしまいました。Hi！

---

　　　　

「CW」とは？

昔から慣れ親しんでいる「CW」の二文字。

「CW」とは、モールス符号による電信通信の意味と勝手に理解している。
なので、ポニョに出てくるような光の点滅による通信は　モールス通信であってもCWではないと思っている。
（あくまでも個人の感想？です。）

「CW」いう二文字を見たら反応してしまう悲しい性。

たまたま、通信用ではない（高周波加熱用）の高周波トランジスタの仕様書を英語で見る機会があって、そこに記された「xxW/CW」に目が留まった。
このトランジスタでのモールス通信は想定していないので、ここでの「CW」は、連続波出力で何ワットかで、変調のかかっていない、ビートというか無変調キャリアでの出力値いう考え方かと。
なので、これはCWであってもモールス通信ではないという例かと。

では、「CW」とはいったい何？
A1クラブのホームページにFBな説明を見つけた。

以下は、A1クラブのHPより引用させていただいた。

---

電信、CW、A１Aモード (Radio Telegraphy, CW, A1A mode)
モールス符号を使って通信をすることを、一般に「電信」といいます。
モールス符号を電気信号に変換して、無線で通信する場合の電波の形式をCW （Continuous Wave あるいはCutting Waveの略）といいます。
また、電波法上ではA1A（主搬送波は振幅変調の両側波帯、副搬送波を使用しないデジタル信号の単一チャンネルの聴覚受信による電信）と定義されています。
【注】CW≠A1A。 CWはモールス符号を使った通信の総称です。電話（AM、FM変調）に音声断続信号でCW送信する場合は（A2A、F2Aであり）A1Aモードではありません。アマチュア無線では、もっぱらA1Aモードが電信、CWとして多くの愛好家によって楽しまれています。

---

すっきり！　詳細で明確な説明ありがとうございます。

さて、「CW」いう文字には反応してしまう悲しい性のおかげで、これまでに出会った「CW」を書き出してみた。

これまでに見かけた「CW」

略語	元の言葉（多分）	意味（多分）
CW	コードウォリア	CodeWarrior。プログラムの開発ツール。
CW	クラウドワークス	ネットとかで仕事を頼んだり/頼まれたりする仕組み
CW	ケアワーカー	相談や援助をしてくれる職業 。主に福祉関係。
CW	クロックワイズ	時計回りに。何かの操作説明書で見かけた。
CW	カレンダーウィーク	年の何週目。システム手帳や予定管理ソフトにて。貿易関連の書類でも見たような。
CW	コースウェア	教育用ののソフトや仕組み
C/W	Coupling ｗith	CDで一緒に入っている楽曲。CDのジャケットで発見。（昔風に言えばB面の曲名）
CVV	Card Verification Value	クレジットカードの決済画面で入力するカード裏面の3桁の数字。日本語ではセキュリティーコードと呼ばれることが多い。 （"C V V"だが、パッと見"CW"に見える)

余談になるが、Code Wordも略せば「CW」になるが、その意味の「CW」は見たことはない。モールス符号、Q符号、フォネティクスコードもなべてCode Wordの一種なので、これをCWと言われるとややこしいからかも。

---

　　　　

ジャンク市＠磐船に参加

今朝の大阪府交野市磐船でのジャンク市に参加しました。先月は参加できなかったので２ヵ月ぶりでしたが、参加者も増えてこれまで以上に盛況でした。

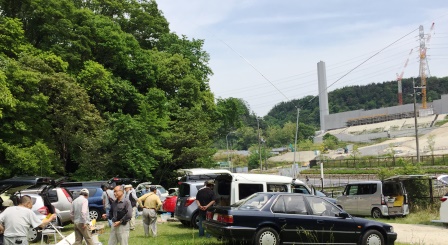

写真でバンザイアンテナが見えますね。JO3LTH局がJT-65AとRTTYの公開運用をされていました。

さて、今日の戦利品はこれです。

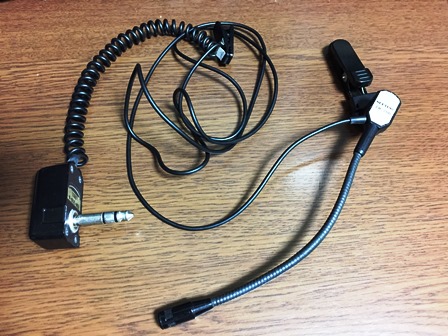

帽子掛マイクロホン。バスの運転手さんが付けているあのマイクですね。なんかFBに活用できそうです。これをどう料理するかは追々に。

それと、アイボールでは当局が公開している紙ログの話題も出たりして、初夏の日差しの中でFBなひと時を過ごさせていただきました。

なお、このジャンク市の次回の開催は６月１８日（日）だそうです。

---

　　　　

大失敗！！ ID-51用ハンドマイク/IchigoJam組込み/FRISKケース入り/・・・

【シリーズ記事：IchigoHam=IchigoJam x Ham Radio】

自作で大失敗をしてしまいました！！

この自作の構想は、

・ID-51用のハンディーマイクで、
・PTTスイッチは賢いロック式で、
・しゃべり過ぎ防止アラームとPTTタイマー付きで、
・タイマー時間はレピーターのタイムアウトに合わせて可変可能なもので、
・それをIchigoJam マイコンのBASICで走らせて、
・FRISKのケースにIchigoJamも含めすべてを入れてしまおう、

と言った欲張ったもので、事の発端は、今年一月の「ID-51用ハンディーマイクのプチ自作 - FRISKケース入り」の記事で、
＞内部はこんな感じです。まだまだスペースがあるので何かの回路を入れることもできます。
と書いてから、いろいろと考え出しまして・・・

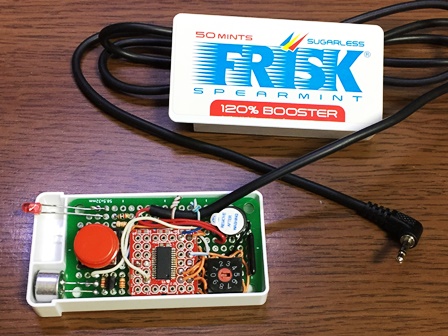

・・・そして、ついにそれを作り上げました。

実験ではちゃんと動作をしています。（実験用電源ですが　・・；)
ところが・・・・、ID51につなぐと動かない！！

大失敗です。
ID-51のマイク端子に出ている3Vからこの回路の電源は取るつもりでしたが・・・
・・・・取れるわけないですね。マイク端子の電流容量は微々たるものですし、おまけに、回路にはPTTでLEDやアラームのブザーまで電流を食うものを気にせずに付けていますし。

なんでこんな当たり前の事を、作り上げるまで気が付かなかったのか、と自身に呆れて苦笑をしてしまいました。
少し考えればわかることです。なによりも真っ先に、ID-51のマイク端子の電流能力とマイコン回路の電流を考えるのが本来ですし。
情けないというか、面目ないというか、加齢も手伝ってかこういうこともこれからもあるのかと・・・。

でも、失敗は成功の母　と無理やりポジティブに考えている次第です。Hi！


#IchigoHam 　#IchigoJaｍ

---

　　　　

知らなかった！

秋葉原の秋月電子のお店のパーツがどの棚にあるのか、通販サイトでわかるんですね。
知らなかった。 今日、店員さんに教わりました。
次回からは棚の場所もメモして行きます。

---

　　　　

尋ね人?（GaAs FETのOMさん）

尋ね人？　って訳ではありませんが、1月の尼崎の関西ハムシンポでアイボールいただいたOMさんを探しています。

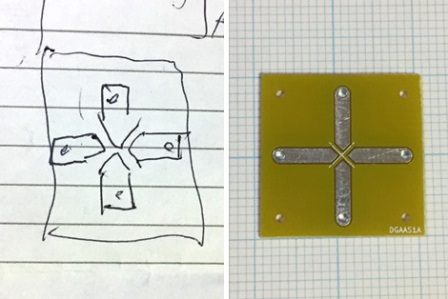

SHFの自作を楽しんでおられるFBなOMさんで、終段に使うガリュームヒ素FETを基板に取り付けるのにこんな変換基板があればいいな と写真左のイラストを描いていただきました。

で、見よう見まねで写真右の基板を作ってみたのですが、うかつにもOMさんのコールサインを失念してしまいまして、連絡ができなくて。

是非OMさんに基板を確認してもらいたいので、このブログを見られたら連絡をお願いします。

---

　　　　

【備忘録】昔のパソコン画面ぽくブログ/ホームページに描くタグ

OK
12334578
ABCDEFG
こういう画面を表示するタグは・・・

<div style="font-family: 'Courier New'; color: lime; background-color: black; text-align: left; word-break: break-all; padding: 5px;">
OK<br>
12334578<br>
ABCDEFG<br>
こういう画面を表示するタグは・・・<br>
</div>

【備忘録】【ホームページ】

---

　　　　

IchigoJamを組み込んだハート型LEDをユニバーサル基板で作ってみました（その２）

前の記事の続編です。
ひとまず、前回と同じ動画を再掲します。

この基板の内容を回路図に落とし、また、IchigoJamからプログラムリスト吸い上げました。

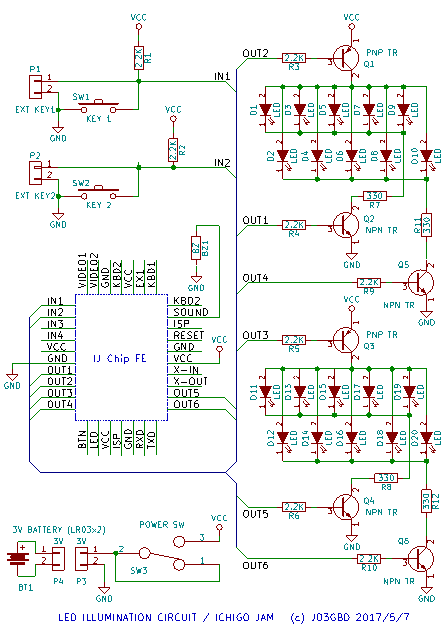

・回路図

左右のLEDブロックをOUT2と３でON/OFF制御しています。回路の都合で、出力１で消灯、出力＝０で点灯になります。IchigoJamからPWM(2)とPWM(3)で輝度変調がかけられます。

IJ Chip内で、BTNをGNDにショートしていますので、電源投入と同時にプログラムが自動起動します。（あらかじめプログラムをSAVE0しておき、電源投入でLOAD0　RUNを自動実行）

・プログラム（IchigoJam画面のダンプ）

?VER()
12027

OK
LIST
10 '
15 OUT 0:BEEP 10,15:WAIT 90
20 FOR P=100 TO 600 STEP 100
25 BEEP
30 FOR I=1 TO 3
40 GOSUB P
50 NEXT
55 IF IN(1)*IN(2)=O GOTO 77
60 NEXT
65 BEEP 10,20
70 P=(RND(6)+1)*100:GOSUB P
75 IF IN(1)*IN(2)<>O GOTO 70
77 BEEP
80 GOSUB P
85 IF IN(1)*IN(2)<>0 GOTO 80
87 P=P+100
89 IF P>600 P=100
90 GOTO 77
100 '
110 OUT `111001
120 OUT(2),0:OUT(3),0:WAIT 30
130 OUT(2),1:OUT(3),1:WAIT 30
140 RETURN
200 '
210 OUT `111001
220 FOR L=2000 TO 1500 STEP -10
230 PWM(2),L:PWM(3),L
240 NEXT
250 FOR L=1500 TO 2000 STEP 5
260 PWM(2),L:PWM(3),L
270 NEXT
280 PWM(2),0:PWM(3),0
290 RETURN
300 '
310 OUT `010001:WAIT 30
320 OUT `101000:WAIT 30
390 RETURN
400 '
410 FOR L=1 TO 6
420 OUT `110000:WAIT 5
430 OUT `001001:WAIT 5
440 NEXT
490 RETURN
500 '
510 FOR L=1 TO 30
520 OUT(2),0:OUT(3),0
530 OUT(1),RND(2):OUT(4),RND(2):OUT(5),RND(2):OUT(6),RND(2):WAIT 2
540 NEXT
590 RETURN
600 '
610 OUT `111001
620 FOR L=1 TO 150
630 PWM(2),RND(500)+1500
640 PWM(3),RND(500)+1500
650 NEXT
660 PWM(2),0:PWM(3),0
690 RETURN
OK

回路の都合で、PWMは数字が大きい方が輝度は暗く、少ない方が明るくなります。

なお、いつものことですが、記事の一番下にも書いていますように、参考にされる方は自己責任でお願いします。

#IchigoJam #自作室

---

　　　　

IchigoJamを組み込んだハート型LEDをユニバーサル基板で作ってみました（その１）

先日のブログで「なにか作ります」って言ったハート型ユニバーサル基板に、LEDイルミネーションの回路を組み込んで見ました。
コンロトールはIchigoJamを使用。例の切手サイズ基板でIchigoJamも組み込んで、実行専用モードでデモソフトも作成しました。

20個のLEDを4組に分割して駆動（OUT 1, 4, 5, 6)して、さらに10個ずつ2組の輝度変調（OUT 2, 3 でPWM駆動を活用）掛けられますので、ソフトの工夫次第でいろいろ表現もできそうです。

また、上の動画では触れていませんが、基板上にタクトスイッチを2個配置していて、表示モードの切り替えもできますし、2台の外付けキーパッドも取り付けできるようにしましたので「パンチdeデート」もどきのアプリケーションもできそうです。

だだ、ユニバーサル配線が大変で、基板の裏面も不細工でお恥ずかしい次第。（なので裏面写真はご勘弁を）

IchigoJam とユニバーサル基板でこういった用途もありました。ご参考まで。

なお、回路図は描かずに作ったので今はありません。近いうちに描いてアップするつもりです。
その２に続く

#IchigoJam #自作室

---

　　　　

洒落で作ったユニバーサル基板（その４）

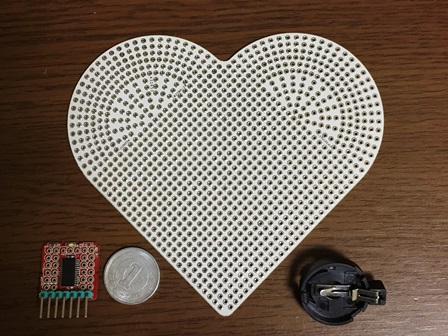

こんなユニバーサル基板を作っちゃいました。

なにか作ります。

参考記事：
洒落で作ったユニバーサル基板集： その１　その２　その３　その４
