IchigoJamのモバイル環境（その３）「 構成部品」

昨日アップした内容を構成している部材を（再び作る時の備忘録を兼ねて）記しておきます。

品名	品番等	員数	備考
IchigoDake	IchigoJamを小さくした持っていけるパソコン	1	PCN
IchigoIgai	IchigoDake用ドッキングステーション	1	PCN
ハンドル付ファイルケース A4	A-001文具No.21 (約32.5ｘ26.3ｘ3.5cm)	1	ダイソー
キーボード	SKB-KG3BKN	1	サンワサプライ製 USB&PS/2 キーボード
4.3インチ 液晶モニター	（ノーブランド品）	1	Amazonで購入 スタンドは取り外して使用
DC-DC内蔵変換ケーブル	USB→12VDC	1	Aitendo
ビデオケーブル	全長15cm程度の短いもの	1	自作
USBの二股ケーブル	USB(Aオス)-USB(Aメス)ｘ2　全長20㎝程度の短いもの	1	自作（100円ショップのUSB延長ケーブルｘ２を活用）
USBリールケーブル	スマートフォン用　USB(Aオス)-マイクロUSB(Bオス)　約70㎝	1	100円ショップで購入
5V電源USB	スマホ用　USB出力	1	スマホの付属品
六角樹脂ナット	M3　H=10mm	4	モニター置き部
六角樹脂ナット	M3　H=20mm	6	IchigoIgai固定用ｘ4、コード巻き兼隠しカバー固定用ｘ2
プラネジ	M3　8mm	16
ゴム足	透明クッションゴム Φ10mm　T=3mm	4	100円ショップで購入 底面に貼り付け
Lアングル　PVC製	20ｘ20ｍｍ、板厚1mm　10㎝程度	10cm程度	ホームセンターで購入 モニターの左右のガイド
Lアングル　PVC製	15ｘ15ｍｍ、板厚1mm　30㎝	30cm	ホームセンターで購入 センター部のコード隠しカバー
両面テープ	15mm幅	10cm程度	モニターガイドのLアングルとファイルケースの固定用

#自作室 #IchigoJam

---

＜PR＞

サンワサプライ 有線キーボード［USB 1.5m・Win］コンパクトキーボード（86キー・ブラック）　SKB-KG3BKN 価格：1382円（税込、送料別) (2018/1/21時点)

　　　　

IchigoJamのモバイル環境（その２）「 作り直しました！」

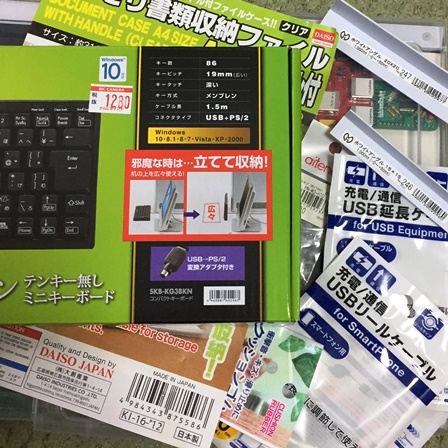

先日、「IchigoJamのモバイル環境（その１）」として記事をアップしたものの、いまひとつ、しっくりこなくって。キーボードもUS版の誤魔化とかで中途半端ですし。

そんなこんなで、思い切って別のキーボードを買いました。

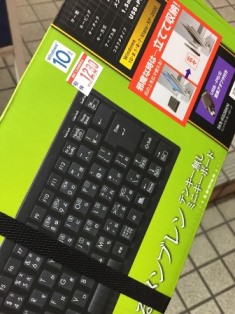

これです。

SKB-KG3BKN - サンワサプライ

今回のは日本語キー配列ですし、昔ながらの押しやすさ重視のメンブレンキーです。先日買った100円ショップのA4ファイルケースにちょうど収まりました。

で、IchigoJamのモバイル環境の作り直しをしまして・・・

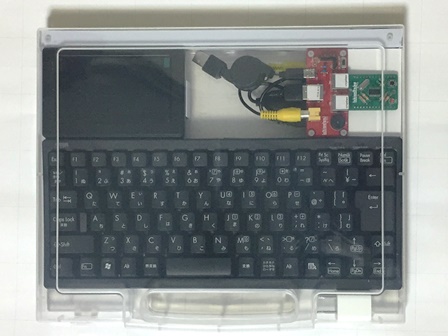

出来ました！

我ながらなかなの出来栄えです。

ケースへの収まりもピッタリです。

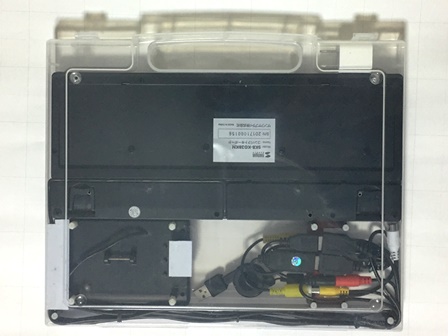

裏から見るとこうなっています。

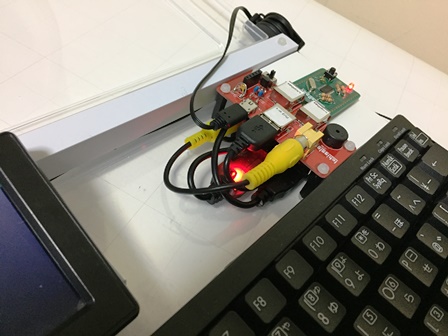

IchigoIgaiのキーボード用USBコネクタにUSB二股ケーブルをつないで、片方はキーボード、もう片方にUSB→12V昇圧アダプタをつないでLCDモニターの電源につないています。なので、5V単一電源でOKですし、IchigoIgaiIの電源スイッチでLCDモニターの電源も連動します。
これらの配線はIchigoIgaiの下側に収めました。

これで、IchigJamなどを出して繋いだり、片づけたりする手間も省けて、お手軽にIchigoJamと戯れられます。念願の「こたつでIchigoJam」もできるようになりました。

また、このIchigoIgaiには、IchigoDakeだけではなく、それ以外のも接続する予定をしています。

また、追々ご報告しますね。

2018/1/21 追記）
部品のリストをアップしました。→こちらからご覧ください。

#自作室 #IchigoJam

---

＜PR＞

サンワサプライ 有線キーボード［USB 1.5m・Win］コンパクトキーボード（86キー・ブラック）　SKB-KG3BKN 価格：1382円（税込、送料別) (2018/1/21時点)

　　　　

IchigoJamのモバイル環境（その1）

「IchigoJamのモバイル環境」とは言っても、なにも電車や自動車の中でIchigoJamを　と大それたことではなく、ちょっとささっと「こたつ」へ持ち運んで、みかんを食べながら・・「こたつでIchigoJam」といったノリです。お正月までに　と昨年から作り始めたのですが、なんやかんやで年を跨いだ工作になってしましました。

構成は、諸先輩に倣って100円ショップのファイルケースとAitendoのMiniキーボード(アメリカ向けキー配列）、そしてIchigoIgai＋IchigoDakeにしました。

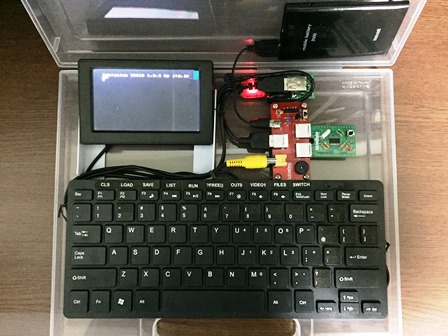

とりあえず出来ました！

意外と手間取ったのが、US配列のキーを日本配列化するシール作り。IchigoJamのファームウェアを英語版にするという選択肢もあったのですが、他のIchigoJamを付け替えて使う予定もあるので、やはり日本版のままを優先し、キーの相違をラベルを貼り付けて誤魔化しました。

写真ではちょっと見づらいですが、一部のキートップ（USとJPとの相違キー）の上に紙のシールを貼っています。（なお、最上段のファンクションキー上部のはIchigoJamのショートカットです。）

前後しますが、貼ったシールはこれです。

これを作るのにも結構手間取りました。

余談ですが、昔昔※、US向けキー（101キー）をそのまま平気に日本語OS/環境で使っていたことを思い出したりもしました。（※Windows3.1の頃のお話ですので、20数年前のことです。Windows 3.11とか、Win/Vとかを思い出して懐かしいです。）

話を戻します。キーの違いをシール貼りで誤魔化しても、”￥”と”｜”の入力はでできません。US配列に相応するキーが見当たりませんので。従って”｜”＝「論理和演算」の使用はこの環境はあきらめます。残念ですが。

今回はキーボードの話が長くなってしまいましたので、構成の説明などは別記事で後日にアップします。

その２へ続く

#自作室 #IchigoJam

---

　　　　

このブログの人気記事ランキング(2017年10月～12月）

3か月に一度の恒例記事。このブログでアクセスが多かった記事のランキングを公開します。 （2017年10月から12月の期間の単独ページ記事のアクセス数順位です）

No.	記 事	投稿日
1	【備忘録】エクセルでグラフを矢印キーで動かす方法	2014/11/09
2	簡易デジタルI/Fの愚作とJT65でQSO成功！	2013/10/03
3	ハムログに入力しやすい紙ログ！「LOGBOOK for Amateur Radio」	2015/12/18
4	100円ショップのイヤフォンマイクでハンディー機のイヤフォンマイクを作ってみました。 （製作編）	2014/12/28
5	コンボジャックを変換するアダプタを作りました。	2013/10/08
6	キートップのお話：シリンドリカル・ステップ・スカルプチャー	2015/04/01
7	第一級陸上特殊無線技士を受験して (一アマとの相違点など）	2016/02/11
8	JT65：QSLカードのレポート欄	2013/11/09
9	コールサイン門標板が届きました	2017/07/21
10	広島でパーツ屋さん跡を巡ってサプライズ	2015/11/08
11	私も「光るカセットテープ x IchigoJam」を作ってみました	2017/11/12
12	ID-51用ハンディーマイクのプチ自作 - FRISKケース入り	2017/01/09
13	無線局免許証票が来ました！が・・・	2014/10/19
14	【備忘録】ハムログデーターの一部をエクセルで編集する方法	2015/08/22
15	AWXアンテナを作ってみました！　が・・・	2013/05/04
16	IchigoJamでエレクトリック・キーヤーを作ってみました	2017/10/01
17	ジャンクのHK-706電鍵を・・・	2017/10/23
18	「光るカセットケース x IchigoJam」を自作ユニバーサル基板で作ってみました。	2017/11/25
19	JARL NEWS秋号が・・・	2017/10/03
20	動画あり）100円ショップのレジ袋ホルダー電鍵でコンテストにプチ参加	2017/10/29
21	【備忘録】Winows Liveメールで作成途中のメッセージを印刷する方法	2015/12/09
22	コンボジャックを変換するアダプタを作りました。Part 2 - ステレオ編	2013/11/13
23	【備忘録】CI-V接続のHAMLOG設定	2016/03/26
24	430MHz帯簡易3エレ八木アンテナを製作中	2013/11/30
25	100円ショップのレジ袋ホルダーが電鍵に見えてしまったので・・・	2017/10/28

多くの皆様にブログをお読みいただきました。どうもありがとうございます。

関連記事：
・このブログの人気記事ランキング
2017年7月～2017年9月・2017年4月～2017年6月 ・2017年1月～2017年3月・2016年10月～2016年12月・2016年7月～2016年9月・2016年4月～2016年6月・2016年1月～3月・2015年・2015年5月～7月・2014年11月～2015年1月・このブログの人気記事は？( 2014/11/15)

---

　　　　

2018 HNY！

新年明けましておめでとうございます。
こんなブログですがご覧いただきありがとうございます。今年よろしくお付き合いをお願いします。

例年ここでこ何かお正月ぽいモノの写真を撮って載せるのですが、今年は時間の都合で割愛。 代わりに昨日の初詣の写真から。

そして、昨年めでたく十二支達成したQSOパーティー。連続参加を止めるとすれば区切りの良い今年なので、思い切って止めようかと少し悩んだものの、結局のところ 勢いで参加しました。2mのSSBと430のFMで20局の局長さんと賀詞交換QSOさせていただきました。
1st QSOだった局長さんから嬉しいことにこのブログをご覧いただいているとのお話しが出てビックリ！

さて、最近のこのブログではIchigoJamの話題か増えていますが、今年はハムとイチゴジャムについての記事を書きたいと思っています。

ともあれ、今年もよろしくおねがいします。！

---

　　　　

４日遅れのサンタクロース

が、来ました。

この期に及んで３Dプリンタ！　使いこなせるかどうかは　？　ですが。

(^_^)

---

　　　　

年末恒例の「ハム手帳・着替えの儀」

恒例の年末行事です。

CQ誌2018年1月号を購入。
付録のハム手帳に手帳カバーを、今年のハム手帳から入れ替えました。

今日まで


そして

明日から

表紙と裏表紙の807の写真がカバーで見えなくなったのでもったいない思いも少しありますが。

---

　　　　

エクセルで表示されているセルだけコピーする(非表示のセルはコピーしない）方法

エクセルで、非表示されているセルはコピーせず、表示されているセルをコピーしたい場合は、
・範囲をドラッグで選択した後に、
・[Alt]を押しながら [ ; ]キーを押してから
・コピーします。

（以下の画面例はエクセル2010です。）

このデータを



折りたたんでから
ふつうにコピー＆ペーストすれば

折りたたんで非表示のなってるセルも
貼り付けされてしまいます。



コピーしたい範囲の選択後に
[Alt]を押しながら [ ; ]キーを押してから
コピー＆ペーストすれば



非表示のセルはコピーされず
表示されているセルだけが
貼り付けされます。

 関連記事：
・【備忘録】エクセルでグラフを矢印キーで動かす方法
・【備忘録】図形などを選択する白抜き矢印を常に出しておく方法
・【備忘録】エクセルの数式で　”　文字を入れる方法
・【備忘録】エクセルで曜日を漢字で表示する方法
・【備忘録】図形の形状を変更する方法
・【備忘録】Excel ゴールシークのある場所
・【備忘録】エクセルで表示されているセルだけを合計する関数

【備忘録】【エクセル】　　　　

【備忘録】アイコムID-31/51のDCプラグに

【備忘録】
アイコムのハンディー機 ID-31/ID-51のDCジャック/プラグは少し特殊なサイズですが、自作用プラグを探したところ　マルツパーツで売っているマル信無線電機 DCプラグ 【MP-121WK】 が使えそうです。

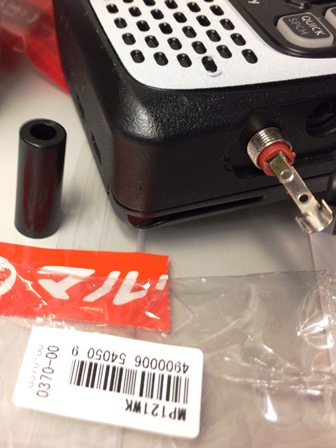

アイコム純正チャージャーBC-167Sのプラグ(左)とのツーショット

なお、このプラグはアイコム純正ではありませんので、この記事を参考にされる方は自己責任でお願いします。

#自作室

---

＜PR＞

マル信無線電機 DCプラグ 【MP-121WK】 価格：71円（税込、送料別) (2017/12/9時点)

　　　　

「光るカセットケース x IchigoJam」に 傾斜スイッチを追加

先週、カセットテープ風のオリジナルユニバーサル基板を使って「光るカセットケース x IchigoJam」を作りましたが、それに傾斜スイッチを追加してみました。

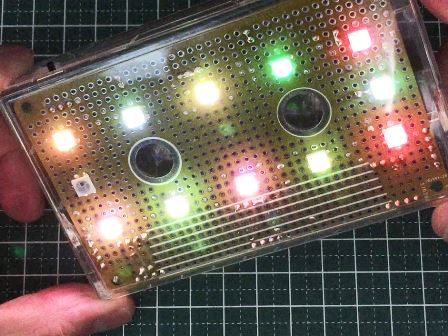

傾きを検知して光の動きを変えられます。動画をご覧ください。

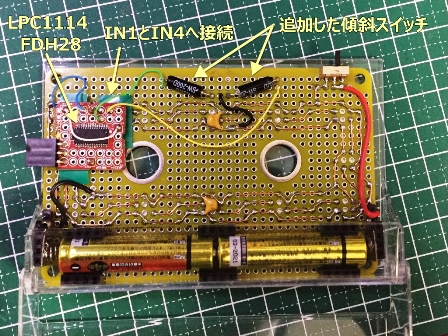

回路実装はこんな感じです。
