IchigoJam T ハーフキットの製作：赤外線モールス通信に備えて

今はまっているカードサイズのマイコンのIchigoJamですが、新しいタイプの基板がPCNから発売されました。「IchigoJam T」です 。

ハーフキット版(基板にはマイコンICが半田付け済）を通販で購入。
本日到着しました。

早速、組み立てました。

実は、ここでキットの組み立ての早送り動画を入れる予定でしたが、動画撮影のスマホ操作を失敗してしまいました。残念！！

完成！！

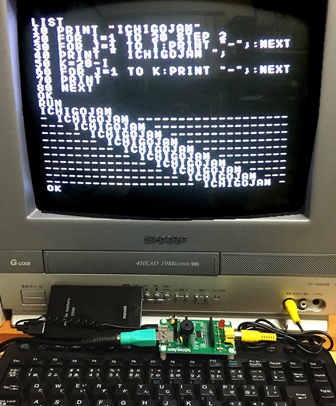

テストOK!!

ここで、IchigoJamってなんやねんという方もおられると思いますので、下の記事を参照ください。

CQ誌2016年4月号97ページの拙筆より引用

さて、今回のIchigoJam Tは、従来のIchigoJam Uに置き換わるものです。 大きな差はマイコンのICのLPC1114がUはDIP(Dual in-line Package)だったのに対し、Tでは表面実装タイプのTSSOPに変更になっています。他にも、基板の角が丸くなったり、半田付けしやすいようなパッドの形や、シルク印刷のフォントや内容に工夫が施されていました。

IchigoJam U（左側）IchigoJam T（右側）

で、いったい何をしたいかというと、昨年12月にデジットで衝動買いしたIchigoJam用の「赤外線モールス通信機　送信機＆受信機セット」。

これをそろそろを試してみたいと思いましたところ、送信用と受信用にIchigoJamが2台必要なのに気付きまして、今回揃えた次第です。Hi！

赤外線のモールス通信を近いうちに試してみたいと思います。が、いつになるやら。Hi!

【IchigoJam】

---

　　　　

モーター慣らし機を考え中 (4)：ちょっとトラブル発生

先日のとりあえずバージョンにて、トラブル発生。モーター用電源部が動作しないとのことで、LM-338Tのリード断線の模様です。どうやら放熱板を無理やり後付けしたのがたたったようです。

という訳で、急遽、通販で部材を取り寄せました。

早速、代品を組み立てました、とはいってもAitendoさんの電源キット（今回は初めから放熱板が付いているものを購入）を若干改造しただけですが。

電圧表示器も付けてみました。電圧はそれなりに正確なようです。

モーター用電源回路の最終構想はこれとは異なる方式を考えていて、これはとりあえずの代品です。

- - - 関連記事 - - -
・モーター慣らし機を考え中 (1)：とりあえず
・モーター慣らし機を考え中 (2)：作戦変更
・モーター慣らし機を考え中 (3)：テスト版完成

[IchigoJam]

---

　　　　

モーター慣らし機を考え中 (3)：テスト版完成

先日から考え中のIchigoJamを使ったミニ四駆モーター慣らしの機。頼まれモノなのですが、結構楽しんでやっています。

実は、私はミニ四駆には詳しくありませんので、評価ができません。なので、
・依頼主さまに実使用テストをしていただく　→　・コメントいただく　→　・改良をする
といったサイクルを回して作り上げていこうと思います。
先ずは試用に耐えるとりあえずのバージョンとして作り上げました。

モーターはリレー制御方式に変更しました。

先日購入したリレーを使ってユニバーサル基板で作りました。２つのリレーをIchigoJamから操作して、モーターON/OFFと正転/逆転が切り替え出来ます。
基板には5Vの定電圧電源回路も実装して、IchigoJamに供給をしています。

モーター用の電源供給は、市販の安定化電源キットを電流強化改造をしたものを使用していますが、電流容量が足らない場合は実験用の電源などに取り換えも可能です。

これで一応実使用テストができるレベルのことで、依頼主さまにて、実際に使用して評価をしていただきます。

まだまだ、ハード、ソフトの随所に改善が必要です。実使用で出てくる課題と併せて対応を考えていこうと思います。

- - - 関連記事 - - -
・モーター慣らし機を考え中 (1)：とりあえず
・モーター慣らし機を考え中 (2)：作戦変更
・モーター慣らし機を考え中 (3)：テスト版完成

[IchigoJam]

---

　　　　

モーター慣らし機を考え中 (2)：作戦変更

前記事：モーター慣らし機を考え中 (1)：とりあえず

とりあえず編では、とりあえず秋月電子のDCモーターコントローラーKitを使用しましたが、ミニ四駆のモーターには電流容量的に無理と判明し、作戦を変えて、リレーで組むことに。

先日、秋月電子に発注したリレーが到着しました。

実装と実験は暫し先になります。


- - - 関連記事 - - -
・モーター慣らし機を考え中 (1)：とりあえず
・モーター慣らし機を考え中 (2)：作戦変更
・モーター慣らし機を考え中 (3)：テスト版完成

[IchigoJam]

---

　　　　

モーター慣らし機を考え中 (1)：とりあえず

頼まれモノとでも言いましょうか、ミニ四駆のモーター慣らしの装置をIchigoJamを使って考え中です。

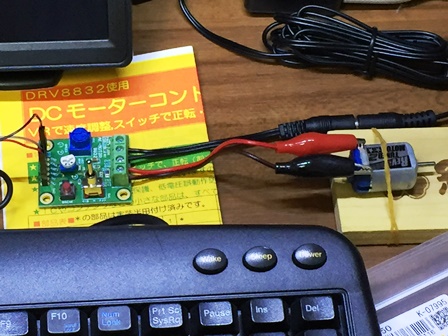

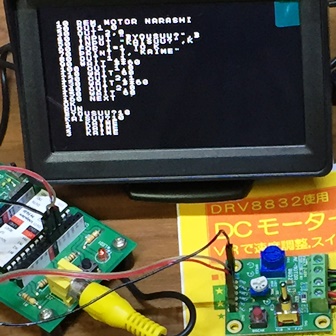

どんな機能や、どういったモーター駆動や、時間の設定が要るのかわからないので、とりあえずは、秋月電子のモーターコントロールキットとIchigoJamを繋いでモーターを駆動をしてみました。

モーター慣らしとは、ミニ四駆(最近また流行り出しているそうですね）の競技会の前にモーターのコンディションを整えるためのモーター試運転なのですが、いろいろと奥の深いこだわりと流儀があるそうです。
とは言っったものの、私はミニ四駆には詳しくはありませんでして。（1990年代のミニ四駆ブームに子供につられて遊んだ程度でして・・・）

このモーター慣らし機は、ミニ四駆に詳しい方からの頼まれモノ的な電子工作なのですが、今回のをベースに、いろいろと試してもらって、仕上げていこうと思います。

- - - 関連記事 - - -
・モーター慣らし機を考え中 (1)：とりあえず
・モーター慣らし機を考え中 (2)：作戦変更
・モーター慣らし機を考え中 (3)：テスト版完成

[IchigoJam]

---

　　　　

CQ誌4月号：「IchigoJamを使い 懐かしのBASICプログラムで作る 縦振り電鍵用半自動キーヤー」

以前、このブログでご紹介した半自動キーヤーについて、本日発売のCQ Ham Radio 4月号にて拙筆の記事を掲載いただきました。

96ページから99ページです。

また、この記事に連動した補足説明をこちらのページにアップしております。動画・プログラム・カラー写真があります。

モールス・電鍵への関心の高揚と、IchigoJamを使ったプチ自作のヒントになれば幸いです。

【自作室】【IchigoJam】

---

＜PR＞

CQ ham radio (ハムラジオ) 2016年 04月号 [雑誌]

　　　　

IchigoJam EX用にゲタ基板を作成しました

IchigoJam EXには、マイコンの抜き差しがしやすいZIFソケットを取付けています。（ファームのアップグレードや、実行専用のチップの書き込み用に便利なので。）

一方で、IchigoJam EXにZIFソケットを付けた場合は、CN2のピンソケットが実装できませんので、ピンソケットの間隔が1,500milのみとなり、IchigoJam U用に作った1,000miピッチの回路基板が取り付けがきなくなります。

そこで、1,500milを1,000milにピッチ変換する基板(いわゆる下駄基板）を製作しました。IchigoJam U用に作ったインタフェース基板も使用できます。

題して「三階建ての詩」！？

今回作成したピッチ変換下駄基板

部品リスト

部品	型番	員数	備考
基板	－	1	基板外注で作成（両面スルーホールのユニバーサル基板にジャンパー線接続でも可)
ピンソケット	14ピン一列・2.54㎜ピッチ・ストレート・標準	2	基板の上側（IchigoJam U用基板接続側）1,000milピッチに配置
ピンヘッダ	14ピン一列・2.54㎜ピッチ・ストレート・標準	2	基板の下側（IchigoJam EX側）1,500milピッチに配置
ピンソケット	14ピン一列・2.54㎜ピッチ・ストレート・ロング	2	上記のピンヘッダとIchigoJam EXのCN間に挿入

⇒関連記事

【自作室】【IchigoJam】

---

　　　　

続・IchigoJam EXをオールインワンにまとめたらMZ風に

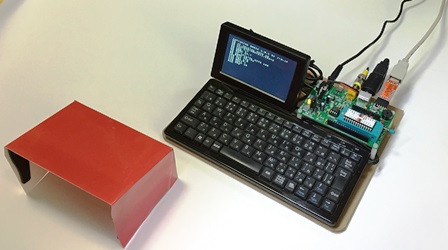

先日の「IchigoJam EXをオールインワンにまとめたらMZ風に」の写真が好評でしたので、勢いでモニターカバーも付け加えてみました。
さらにMZ風になった感じがしますね。

前後しましが、カバーを取り付ける前はこんな感じでした。

実は、ちょうど良い赤い紙が目に留まってしまいまして・・・

・・・即行で工作しました。

余ったケーブル類がカバー内に収まりすっきりです。

左上の端子は、上から順に、USB（パソコンへ）、キーボード、ビデオ出力、電源入力（12ＶのＡCアダプタより）
キーボードとビデオモニタはオールインワンの内で接続が完結しています。

このオールインワンで使用している部材については前回のブログ記事をご覧ください。

【IchigoJam】【自作室】

---

　　　　

IchigoJam EXをオールインワンにまとめたらMZ風に

IchigoJam EXとLCDモニタとキーボードの一式をボードの上にコンパクトにまとめました。長い結線も処理したので手軽にデスクからデスクへオールインワンで動かせるようになりました。

一見、MZに見えたりして、題して「イチゴジャムのＭＺ風煮」？？　
という訳でMZ-80Kのペーパークラフトと並べて撮影してみました。

IchigoJam EXには12Ｖ入力対応回路を追加して、電源は12ＶのACアダプタより給電しています。
LCD モニタの電源(12V)はIchigoJam EXのCN9端子から取っています。
従って、12Ｖ単一電源で動作しますし、必要に応じてＥＸから5V、3.3Ｖが取り出せます。

備忘とご参考までに構成部材を下記します。

IchigoJam EX	KUGADEN KAIJEX-K	12Ｖ入力対応回路追加済み、ZIFソケット搭載
LCDモニタ	アマゾンで購入したもの	4.3インチのビデオモニター
キーボード	サンワサプライのSKB-SL10BK	USB/PS2スリムキーボード (小型キーボード)
ACアダプタ	秋月通商のAD-K120P100	12Ｖ1Ａスイッチングアダプタ
取り付け用のボード	MDFボード240㎜幅ｘ200㎜奥行ｘ3㎜厚	100円ショップのA4用MDFクリップボードをカット
スペーサー	プラスチック6角ナットM3x25mm長、4本	IchigoJamＥXの固定用
プラスチックビス	M3ｘH6、4本	同上
ステンレスビス	M3x10、4本	ボードとスペーサー固定用
ステンレスワッシャ	M3、4個	同上
ゴム足	3㎜厚10㎜丸- 粘着付、4個	ボードの底に貼付
強力両面テープ	粘着付	LCDモニタ、キーボードとMDFボードの固定用

・・・続きはこちら
【IchigoJam】【自作室】【備忘録】

---

＜PR＞

サンワサプライ　SKB-SL10BK　USB&PS/2スリムキーボード（ブラック）

　　　　

IchigoJamが教えてくれたコト（3）マウスが無いコンピュータ

IchigoJamを使っていてしばらくして気付いたこと。コンピュータなのにマウスやポインティングデバイスが無い、いや、要らないのである。
一文字5ｘ7ピクセルの文字、アイコンがあるわけでもなく、範囲を指定することもなく・・・
マウスの出番はありません。

でも、昔のパソコンもそうでした。マウスの登場までは、すべてキー操作でできていました。
ワープロでも表計算でも、キー操作だけでやっていましたし、表計算はロータス123で”/RE”とかで不自由なく使っていましたし、エクセルも初期の頃はマウスがなくても使えていました。
いわんや、Wordといったワープロソフトもです。もっとも「書院」や「ルポ」といった日本語ワープロもポインティングデバイスも不要でした。

で、さて、今のPCアプリケーションは、果たして本当にポインティングデバイスが要るのか？との疑問が。マウスが必要であるがゆえに失ったものも多々あるのでは？　マウスパッドのスペースとか、手の動きとか・・・

とか考えながら、パソコンソフトでマウスを使わずに、”Alt"キーを押してどこまでの操作ができるかを試してみたら、パソコンの操作がとても新鮮に感じた。

【IchigoJamが教えてくれたコト】

---
